瀏覽器自帶分享功能也很好用哦~產品概述

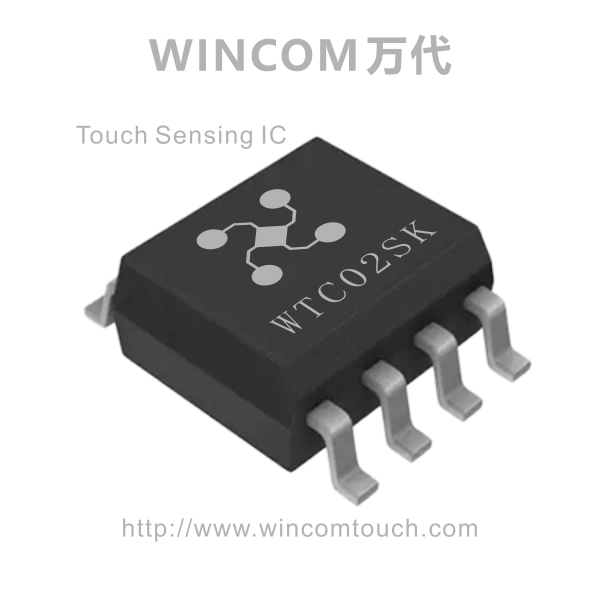

WTC02SK---2鍵觸摸IC是WINCOM萬代為小家電及LED觸控燈等應用而設計的高性能低成本的兩通道電容式觸摸感應集成電路，可替代機械式輕觸按鍵，實現防水防塵、密封隔離、堅固美觀的操作界面。一個WTC02SK可實現1到2個按鍵通道，用戶可根據需要靈活使用。
型號 | WTC02SK（SOP8封裝） |
按鍵數量 | 2個按鍵 |
技術機理 | 電容數字轉換技術 |
按鍵反應模式 | 多鍵組合（SHIFT）模式 |
按鍵感應盤大小 | 不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定 |
按鍵感應盤間距 | min間距0.5mm，根據實際需要而定 |
按鍵感應盤形狀 | 任意形狀多邊形,圓形或橢圓形，中間可留孔或鏤空 |
按鍵感應盤材料 | PCB銅箔，金屬片,平頂圓柱彈簧，導電橡膠，導電油墨，導電玻璃的ITO層等 |
對PCB的要求 | 單面PCB板, 雙面PCB |
面板材質 | 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等 |
面板厚度 | 0~20mm |
按鍵靈敏度調節方式 | 改變基準電容CSEL 的值可對按鍵的靈敏度進行調節 |
有效觸摸反應時間 | 小于100ms |
防水性能 | 對面板撒水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應 |
抗射頻干擾性能 | 能有效抑制GSM 手機貼近面板撥打或接聽電話 ，大功率對講機靠近面板進行對講操作所產生的射頻干擾。 |
工作電壓范圍 | 3.3V-5.5V |
工作溫度范圍 | －40℃－+85℃ |
數據傳輸接口 | 有輕觸按鍵模式和自鎖開關及PWM調光輸出模式可選 |
儲存溫度范圍 | －50℃－+125℃ |
芯片封裝形式 | SOP8 |

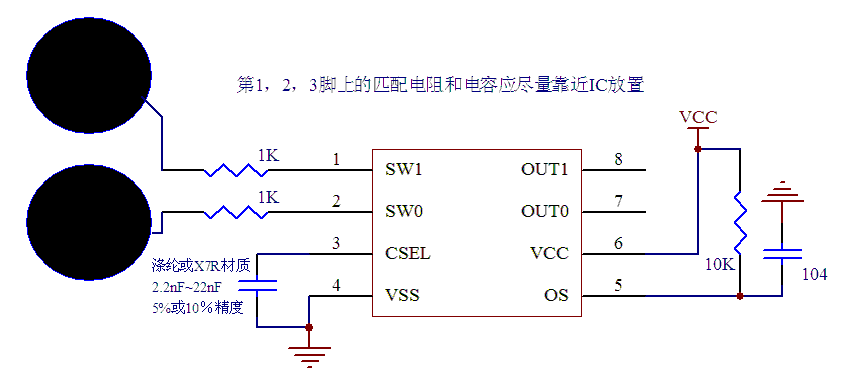

典型應用 | 配合單片機使用，可應用于各種小家電，數碼產品，玩具等；單個IC可以實現LED燈的觸控開關和觸摸調光 |

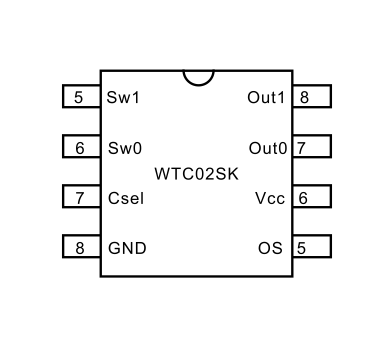

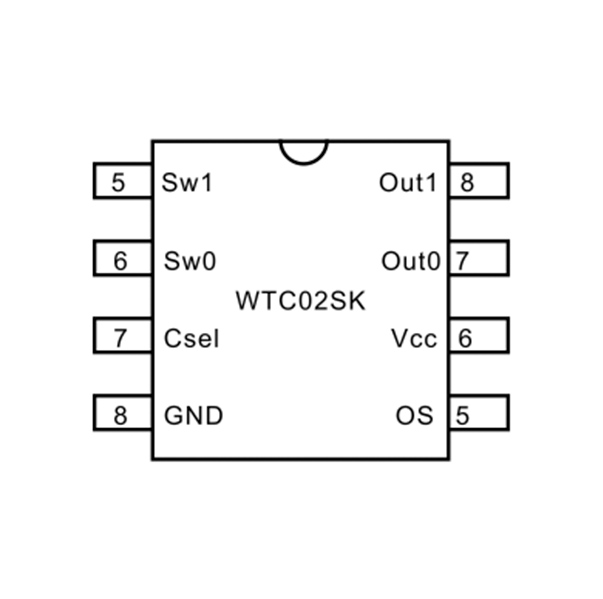

WTC02SK---2鍵觸摸IC引腳定義如下表：
管腳序號 | 管腳名稱 | 用法 | 描述 |
1 | SW1 | I | 觸摸按鍵1（感應盤1）接口 |
2 | SW0 | I | 觸摸按鍵0（感應盤0）接口 |
3 | CSEL | I | 靈敏度調整電容接口 |
4 | GND | I | 電源地 |
5 | OS | I | 輸出方式選擇 接VCC為兩個按鍵為普通輕觸按鍵方式 接GND OUT0為自鎖按鍵輸出方式，OUT1為PWM調光輸出 |
6 | VCC | I | 電源輸入 |
7 | OUT0 | O | SW0狀態輸出 |
8 | OUT1 | O | SW1狀態輸出 |
WTC02SK---2鍵觸摸IC技術參數
?工作電壓: 3.3V<Vcc<5.5V
?輸出電壓范圍 :GND<Vout<Vcc
?功耗：全速工作時3V 小于1.6Ma
?感應厚度(絕緣介質) 0－20mm,不大于50mm(需配合使用不同尺寸的感應盤)
?有效觸摸反映時間:小于100ms
?工作溫度:－40℃－+85℃
?儲存溫度:－50℃－+125℃
?WTC02SK---2鍵觸摸IC配合單片機使用，可應用于各種小家電，數碼產品，玩具等。
?單個WTC02SK可以實現LED燈的觸控開關和觸摸調光。
產品概述
WTC02SK---2鍵觸摸IC是WINCOM萬代為小家電及LED觸控燈等應用而設計的高性能低成本的兩通道電容式觸摸感應集成電路，可替代機械式輕觸按鍵，實現防水防塵、密封隔離、堅固美觀的操作界面。一個WTC02SK可實現1到2個按鍵通道，用戶可根據需要靈活使用。
型號 | WTC02SK（SOP8封裝） |
按鍵數量 | 2個按鍵 |
技術機理 | 電容數字轉換技術 |
按鍵反應模式 | 多鍵組合（SHIFT）模式 |
按鍵感應盤大小 | 不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定 |
按鍵感應盤間距 | min間距0.5mm，根據實際需要而定 |
按鍵感應盤形狀 | 任意形狀多邊形,圓形或橢圓形，中間可留孔或鏤空 |
按鍵感應盤材料 | PCB銅箔，金屬片,平頂圓柱彈簧，導電橡膠，導電油墨，導電玻璃的ITO層等 |
對PCB的要求 | 單面PCB板, 雙面PCB |
面板材質 | 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等 |
面板厚度 | 0~20mm |
按鍵靈敏度調節方式 | 改變基準電容CSEL 的值可對按鍵的靈敏度進行調節 |
有效觸摸反應時間 | 小于100ms |
防水性能 | 對面板撒水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應 |
抗射頻干擾性能 | 能有效抑制GSM 手機貼近面板撥打或接聽電話 ，大功率對講機靠近面板進行對講操作所產生的射頻干擾。 |
工作電壓范圍 | 3.3V-5.5V |
工作溫度范圍 | －40℃－+85℃ |
數據傳輸接口 | 有輕觸按鍵模式和自鎖開關及PWM調光輸出模式可選 |
儲存溫度范圍 | －50℃－+125℃ |
芯片封裝形式 | SOP8 |
典型應用 | 配合單片機使用，可應用于各種小家電，數碼產品，玩具等；單個IC可以實現LED燈的觸控開關和觸摸調光 |
WTC02SK---2鍵觸摸IC引腳定義如下表：
管腳序號 | 管腳名稱 | 用法 | 描述 |
1 | SW1 | I | 觸摸按鍵1（感應盤1）接口 |
2 | SW0 | I | 觸摸按鍵0（感應盤0）接口 |
3 | CSEL | I | 靈敏度調整電容接口 |
4 | GND | I | 電源地 |
5 | OS | I | 輸出方式選擇 接VCC為兩個按鍵為普通輕觸按鍵方式 接GND OUT0為自鎖按鍵輸出方式，OUT1為PWM調光輸出 |
6 | VCC | I | 電源輸入 |
7 | OUT0 | O | SW0狀態輸出 |
8 | OUT1 | O | SW1狀態輸出 |
WTC02SK---2鍵觸摸IC技術參數
?工作電壓: 3.3V<Vcc<5.5V
?輸出電壓范圍 :GND<Vout<Vcc
?功耗：全速工作時3V 小于1.6Ma
?感應厚度(絕緣介質) 0－20mm,不大于50mm(需配合使用不同尺寸的感應盤)
?有效觸摸反映時間:小于100ms
?工作溫度:－40℃－+85℃
?儲存溫度:－50℃－+125℃
?WTC02SK---2鍵觸摸IC配合單片機使用，可應用于各種小家電，數碼產品，玩具等。
?單個WTC02SK可以實現LED燈的觸控開關和觸摸調光。
