按鍵數量

18個按鍵

技術機理

電容數字轉換技術

按鍵反應模式

標準的WTC8718BSI，單鍵模式及多鍵模式可選

按鍵感應盤大小

不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定

相鄰按鍵感應盤間隙

標準的WTC8718BSI的相鄰按鍵*小間隙0.5mm,根據實際需要而定，可用作密集鍵盤。

按鍵感應盤形狀

任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料

PCB銅箔，金屬片，平頂圓柱彈簧,導電橡膠,導電油墨,導電玻璃的ITO層等

對PCB的要求

單面PCB板, 雙面PCB

面板材質

絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等

面板厚度

0~20mm

按鍵靈敏度調節方式

改變基準電容Csel 的值可對按鍵的靈敏度進行調節。

有效觸摸反應時間

小于100ms

防水性能

對面板灑水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應

抗射頻干擾性能

優越的抗干擾性能，符合EMC(CS)標準，可通過EFT、CS等測試。

工作電壓范圍

2.7V-5.5V

工作溫度范圍

－40℃－+85℃

數據傳輸接口

UART

儲存溫度范圍

－50℃－+125℃

芯片封裝形式

SSOP-28 (150MIL)

典型應用

各種家用電器,安防設備,通訊設備,工業控制設備儀器儀表,,娛樂設備, 醫療設備,體育設備,玩具等.

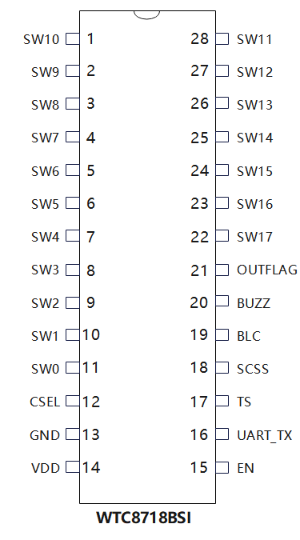

1

SW10

I

電容傳感器（感應按鍵）接口10

2

SW9

I

電容傳感器（感應按鍵）接口9

3

SW8

I

電容傳感器（感應按鍵）接口8

4

SW7

I

電容傳感器（感應按鍵）接口7

5

SW6

I

電容傳感器（感應按鍵）接口6

6

SW5

I

電容傳感器（感應按鍵）接口5

7

SW4

I

電容傳感器（感應按鍵）接口4

8

SW3

I

電容傳感器（感應按鍵）接口3

9

SW2

I

電容傳感器（感應按鍵）接口2

10

SW1

I

電容傳感器（感應按鍵）接口1

11

SW0

I

電容傳感器（感應按鍵）接口0

12

Csel

I

靈敏度調整電容接口，根據絕緣面板厚度，在1pF到220pF之間,選擇合適的NPO材質的電容,電容取值大小參考靈敏度設置章節

13

GND

I

電源地引腳

14

VDD

I

正電源輸入

15

EN

I

串口輸出使能控制位，低電平有效

16

UART_TX

O

串口輸出引腳，波特率為115200

TS引腳為高電平狀態時，EN使能狀態下，引腳輸出按鍵信息；

TS引腳為低電平狀態時，引腳被占用以輸出調試信息。

建議預留測試點。

17

TS

I

正常工作狀態下，TS接上拉電阻置為高電平；

當TS接GND時，進入觸摸調試模式，此時PIN16引腳功能將被占用以輸出調試信息。建議預留TS腳接地電阻

18

SCSS

I

工作模式選擇腳

正常工作狀態下，SCSS引腳接GND時，選擇單鍵模式；

SCSS引腳接VDD時，選擇多鍵模式

19

BLC

O

背光控制引腳，空閑為高電平。當有按鍵操作時，輸出低電平；按鍵無操作，空閑5秒后恢復為高電平

20

BUZZ

O

有按鍵按下時，輸出50ms低電平，可用于驅動蜂鳴器，作為按鍵操作提示音

21

OUTFLAG

O

有任意按鍵被按下時，輸出低電平；手指離開后，恢復為高

22

SW17

I

電容傳感器（感應按鍵）接口17

23

SW16

I

電容傳感器（感應按鍵）接口16

24

SW15

I

電容傳感器（感應按鍵）接口15

25

SW14

I

電容傳感器（感應按鍵）接口14

26

SW13

I

電容傳感器（感應按鍵）接口13

27

SW12

I

電容傳感器（感應按鍵）接口12

28

SW11

I

電容傳感器（感應按鍵）接口11
