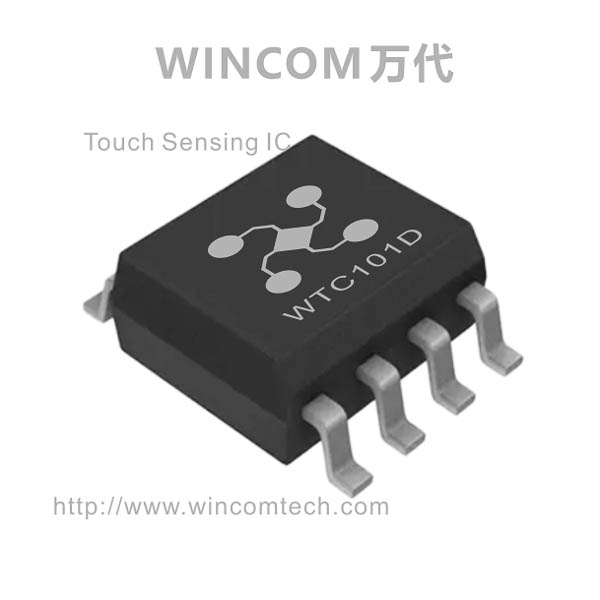

產品概述
WINCOM萬代是專業的電容式觸摸感應IC供應商，WTC101D是其WTC6000產品的家族成員之一，它是單鍵單路觸摸調光芯片，它包含1個觸摸按健與1個PWM信號輸出，通過按鍵SW控制OUT的PWM輸出的占空比，從而控制LED的亮度。用戶可通過引腳5和引腳7的接法將WTC101D設置成四種調光模式中的任意一種。WTC101D是LED臺燈和墻壁開關觸摸調光IC的推薦之選。
主要優勢
技術先進： WINCOM萬代的觸摸芯片融匯自有知識產權與國際先進技術。
品質可靠： 可靠的防水，防干擾，電磁擾度CS測試指標達到動態6V和靜態10V，IC可在惡劣環境下長時間穩定工作。
全程支持： 對客戶提供從IC選型、樣機、試產、量產，以及整機售后服務等全過程的技術支持。
交貨準時： 客戶群穩定，生產計劃準確，常年保持安全庫存，可以隨時滿足客戶研發 和生產所需。
價格公道： 以雙贏為宗旨，提供公道的價格支持。
簡單易用： WTC101D---單鍵單路LED照明調光觸摸IC只需一個外部元件即能工作，只需調整一個電容Csel參數即可改變靈敏度，以適配各種厚度的絕緣面板。

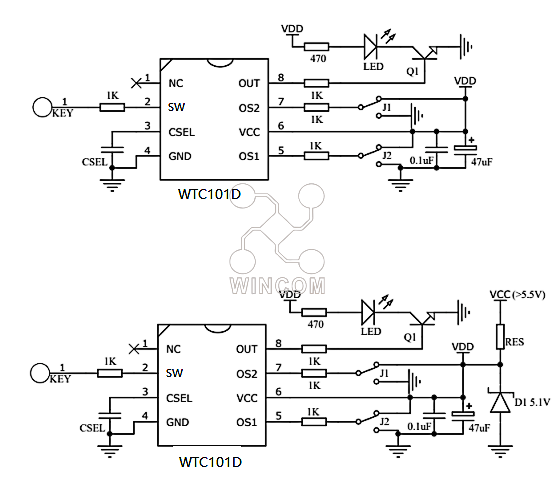

型號區分 | WTC101D |
按鍵數量 | 1個按鍵 |
技術機理 | 電容數字轉換技術 |
按鍵反應模式 | 一個按鍵對應一個輸出 |
按鍵感應盤大小 | 不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定 |
按鍵感應盤間距 | 間距不小于0.5mm,根據實際需要而定 |
按鍵感應盤形狀 | 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空. |
按鍵感應盤材料 | PCB銅箔,金屬片,平頂圓柱彈簧,導電橡膠,導電油墨,導電玻璃的ITO層等 |
對PCB的要求 | 單面PCB板, 雙面PCB，鋁基板PCB |
隔離面板材質 | 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等 |
隔離面板厚度 | 0~5mm |
按鍵靈敏度調節方式 | 改變基準電容CSEL 的值可對按鍵的靈敏度進行調節 |
有效觸摸反應時間 | 小于100ms |
防水性能 | 對面板灑水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應 |
抗射頻干擾性能 | 能有效抑制GSM 手機貼近面板撥打或接聽電話 ，大功率對講機靠近面板進行對講操作所產生的射頻干擾。 |
工作電壓范圍 | 2.7V-5.5V |
工作溫度范圍 | －40℃－+85℃ |
數據傳輸接口 | 輸出為20KHZ的PWM信號，操作觸摸按鍵可控制PWM的占空比 |
儲存溫度范圍 | －50℃－+125℃ |
芯片封裝形式 | SOP8 |
典型應用 | 用于LED燈具的開關和調光控制 |

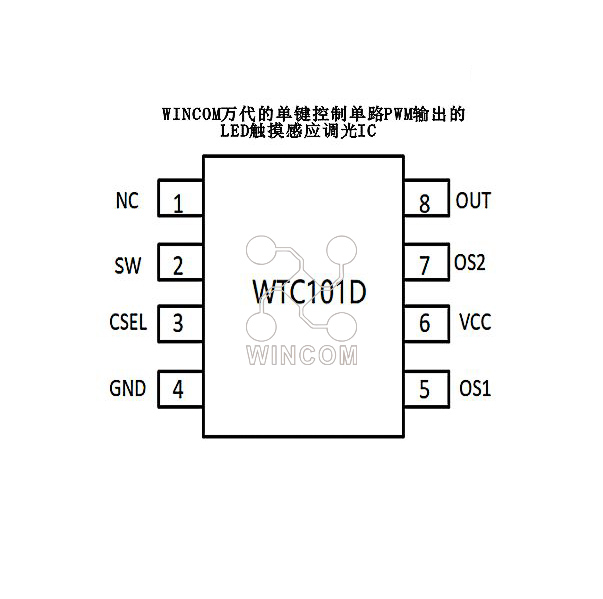

WTC101D---單鍵單路LED照明調光觸摸IC引腳圖
WTC101D---單鍵單路LED照明調光觸摸IC引腳定義如下
引腳序號 | I/O類型 | 引腳名稱 | 引腳功能 |
1 | I | NC | 此一腳不使用，請接VCC |
2 | I | KEY | 觸摸感應按鍵輸入端口 |
3 | I | Csel | 按鍵感應靈敏度基準電容，根據絕緣隔離面板的厚度，Csel取值范圍從1Nf-3.3nF。 |
4 | P | GND | IC地 |
5 | I | OS1 | 調光功能設置端口1，接VCC或GND，不可懸空 |
6 | P | VCC | IC電源 |
7 | I | OS2 | 調光功能設置端口2。接VCC或GND，不可懸空 |
8 | O | OUT | 調光PWM輸出端口，20Khz PWM |
