瀏覽器自帶分享功能也很好用哦~WTC6101K---單鍵觸摸IC基本特性
型號區分 | WTC6101K 為標準模式; WTC6101L為低功耗版； |
按鍵數量 | 1個按鍵 |
技術機理 | 電容數字轉換技術 |
按鍵反應模式 | 多鍵組合（SHIFT）模式；多鍵同發模式。 |
按鍵感應盤大小 | 不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定 |
按鍵感應盤間距 | 間距不小于0.5mm,根據實際需要而定 |
按鍵感應盤形狀 | 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空. |
按鍵感應盤材料 | PCB銅箔,金屬片,平頂圓柱彈簧,導電橡膠,導電油墨,導電玻璃的ITO層等 |
對PCB的要求 | 單面PCB板, 雙面PCB |
面板材質 | 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等 |
面板厚度 | 0~5mm |
按鍵靈敏度調節方式 | 改變基準電容CSEL 的值可對按鍵的靈敏度進行調節 |
有效觸摸反應時間 | 小于100ms |
防水性能 | 對面板灑水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應 |
抗射頻干擾性能 | 能有效抑制GSM 手機貼近面板撥打或接聽電話 ，大功率對講機靠近面板進行對講操作所產生的射頻干擾。 |
工作電壓范圍 | 2.7V-5.5V |
工作溫度范圍 | －40℃－+85℃ |
數據傳輸接口 | 輸入/輸出一對一,輸出高/低電平,自鎖非自鎖可選,初始電平高/低可選，蜂鳴器提示,背光控制 |
儲存溫度范圍 | －50℃－+125℃ |
芯片封裝形式 | SOP8 |
典型應用 | 各種家用電器,安防設備,通訊設備,工業控制設備儀器儀表,,娛樂設備, 醫療設備,體育設備,玩具等. |

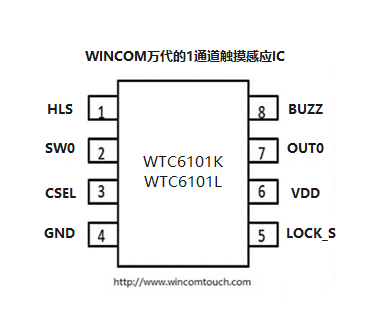

WTC6101K---單鍵觸摸IC引腳圖
WTC6101K---單鍵觸摸IC引腳定義圖
管腳序號 | 管腳名稱 | 用法 | 描述 |
1 | HLS | I | 輸出腳初始電平選擇 接VCC 輸出腳初始電平為高 接GND 輸出腳初始電平為低 此引腳不允許懸空 |
2 | SW0 | I | 感應盤0 (觸摸按鍵Key1)接口 |
3 | CSEL | I | 靈敏度基準電容，根據絕緣面板厚度，在1nF到33nF之間選擇合適的NPO材質的電容 |
4 | GND | I | IC地 |
5 | LOCK_S | I | 輸出方式選擇 接VCC為普通輕觸按鍵方式 接GND為自鎖按鍵輸出方式 此引腳不允許懸空 |
6 | VCC | I | 電源輸入 |
7 | OUT0 | O | SW0狀態輸出 |
8 | BUZZ | O | 蜂鳴器控制腳 |
WTC6101K---單鍵觸摸IC技術參數
可以為用戶提供更可靠的性能，和更寬的應用范圍
? 工作電壓: 2.7V<Vcc<5.5V
? 輸出電壓范圍 GND<Vout<Vcc
? 感應厚度(絕緣介質)：0－5MM
? 有效觸摸反映時間：小于100ms
? 工作溫度：－40℃－+85℃
? 儲存溫度：－50℃－+125℃

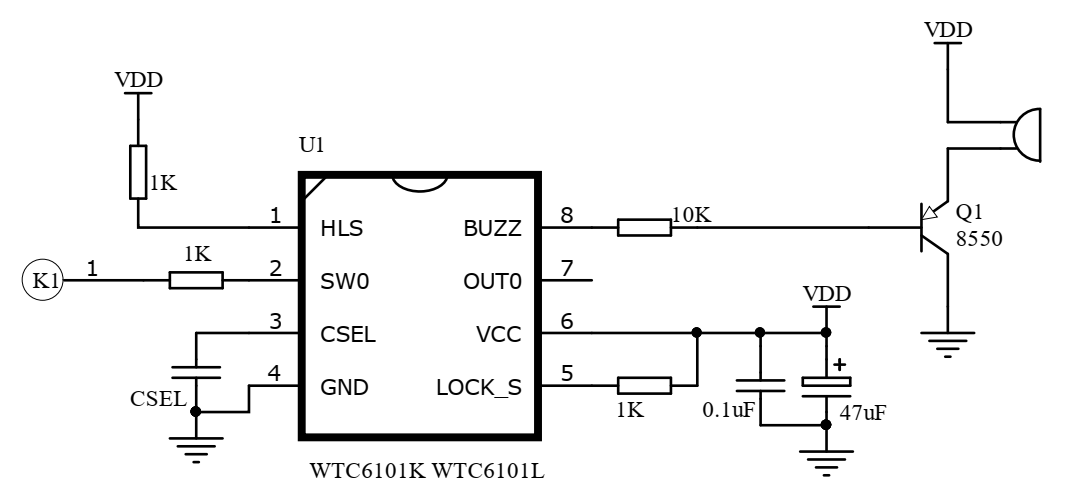

WTC6101K---單鍵觸摸IC原理圖

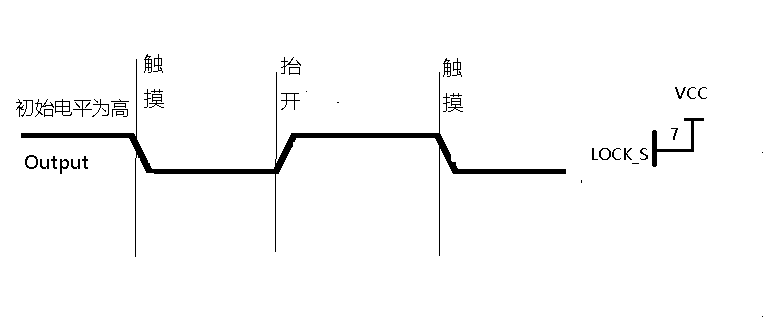

WTC6101K---單鍵觸摸IC時序圖
WTC6101K---單鍵觸摸IC基本特性
型號區分 | WTC6101K 為標準模式; WTC6101L為低功耗版； |
按鍵數量 | 1個按鍵 |
技術機理 | 電容數字轉換技術 |
按鍵反應模式 | 多鍵組合（SHIFT）模式；多鍵同發模式。 |
按鍵感應盤大小 | 不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定 |
按鍵感應盤間距 | 間距不小于0.5mm,根據實際需要而定 |
按鍵感應盤形狀 | 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空. |
按鍵感應盤材料 | PCB銅箔,金屬片,平頂圓柱彈簧,導電橡膠,導電油墨,導電玻璃的ITO層等 |
對PCB的要求 | 單面PCB板, 雙面PCB |
面板材質 | 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等 |
面板厚度 | 0~5mm |
按鍵靈敏度調節方式 | 改變基準電容CSEL 的值可對按鍵的靈敏度進行調節 |
有效觸摸反應時間 | 小于100ms |
防水性能 | 對面板灑水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應 |
抗射頻干擾性能 | 能有效抑制GSM 手機貼近面板撥打或接聽電話 ，大功率對講機靠近面板進行對講操作所產生的射頻干擾。 |
工作電壓范圍 | 2.7V-5.5V |
工作溫度范圍 | －40℃－+85℃ |
數據傳輸接口 | 輸入/輸出一對一,輸出高/低電平,自鎖非自鎖可選,初始電平高/低可選，蜂鳴器提示,背光控制 |
儲存溫度范圍 | －50℃－+125℃ |
芯片封裝形式 | SOP8 |
典型應用 | 各種家用電器,安防設備,通訊設備,工業控制設備儀器儀表,,娛樂設備, 醫療設備,體育設備,玩具等. |

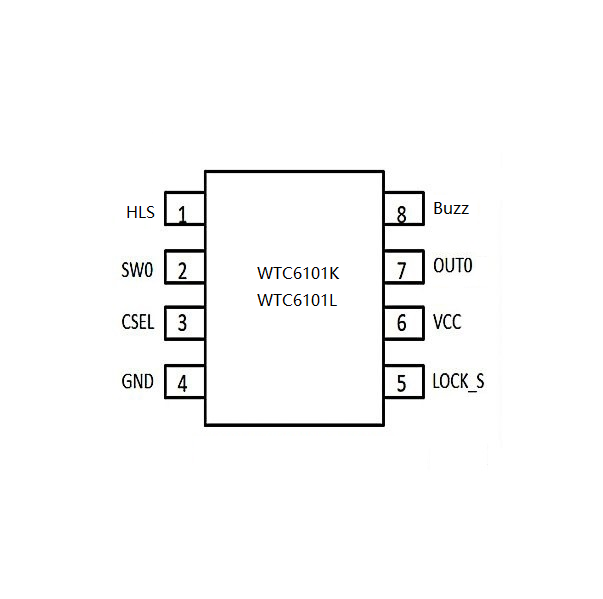

WTC6101K---單鍵觸摸IC引腳圖
WTC6101K---單鍵觸摸IC引腳定義圖
管腳序號 | 管腳名稱 | 用法 | 描述 |
1 | HLS | I | 輸出腳初始電平選擇 接VCC 輸出腳初始電平為高 接GND 輸出腳初始電平為低 此引腳不允許懸空 |
2 | SW0 | I | 感應盤0 (觸摸按鍵Key1)接口 |
3 | CSEL | I | 靈敏度基準電容，根據絕緣面板厚度，在1nF到33nF之間選擇合適的NPO材質的電容 |
4 | GND | I | IC地 |
5 | LOCK_S | I | 輸出方式選擇 接VCC為普通輕觸按鍵方式 接GND為自鎖按鍵輸出方式 此引腳不允許懸空 |
6 | VCC | I | 電源輸入 |
7 | OUT0 | O | SW0狀態輸出 |
8 | BUZZ | O | 蜂鳴器控制腳 |
WTC6101K---單鍵觸摸IC技術參數
可以為用戶提供更可靠的性能，和更寬的應用范圍
? 工作電壓: 2.7V<Vcc<5.5V
? 輸出電壓范圍 GND<Vout<Vcc
? 感應厚度(絕緣介質)：0－5MM
? 有效觸摸反映時間：小于100ms
? 工作溫度：－40℃－+85℃
? 儲存溫度：－50℃－+125℃
WTC6101K---單鍵觸摸IC原理圖
WTC6101K---單鍵觸摸IC時序圖
