測量通道數

6通道

測量原理

基于電容數字轉換技術

按鍵數

6鍵

按鍵響應模式

單鍵反應

LED驅動

支持4*8共32顆LED（灌電流不大于20mA）

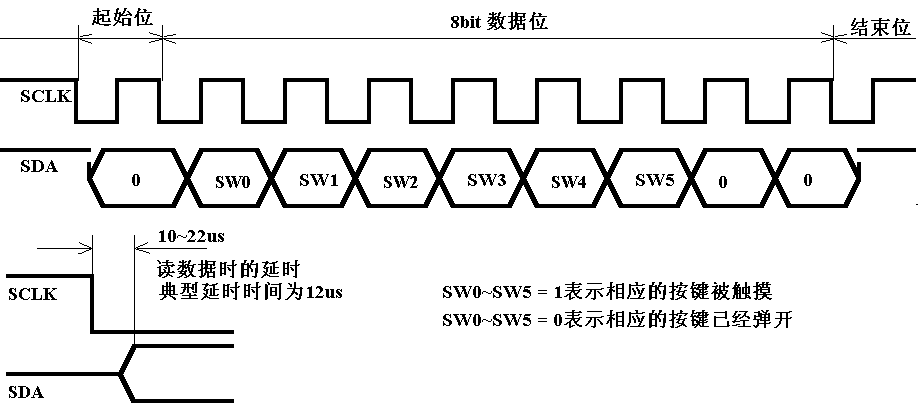

數據傳輸接口

2線串行口輸出

按鍵感應盤大小

不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定

按鍵感應盤間距

min間距0.5mm,根據實際需要而定

按鍵感應盤形狀

任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料

PCB銅箔、金屬片、平頂圓柱彈簧、導電橡膠、導電油墨, 導電玻璃的ITO層等

對PCB的要求

單面PCB板, 雙面PCB

面板材質

絕緣材料：如有機玻璃、普通玻璃、鋼化玻璃、塑膠、木材、紙張、陶瓷、石材等

面板厚度

0~20mm

按鍵靈敏度調節方式

改變基準電容Csel 的值可對按鍵的靈敏度進行調節。

有效觸摸反應時間

小于100ms

防水性能

對面板灑水,噴水按鍵不發生誤動，面板漫水積水時觸摸按鍵無異常反應

抗射頻干擾性能

能有效抑制大功率射頻干擾

工作電壓范圍

2.7-5.5V

工作溫度范圍

－40℃－+85℃

儲存溫度范圍

－50℃－+125℃

芯片封裝形式

SSOP24(150MIL)

典型應用

各種家用電器、安防設備、通訊設備、工業控制設備、儀器儀表、娛樂設備、醫療設備、體育設備等

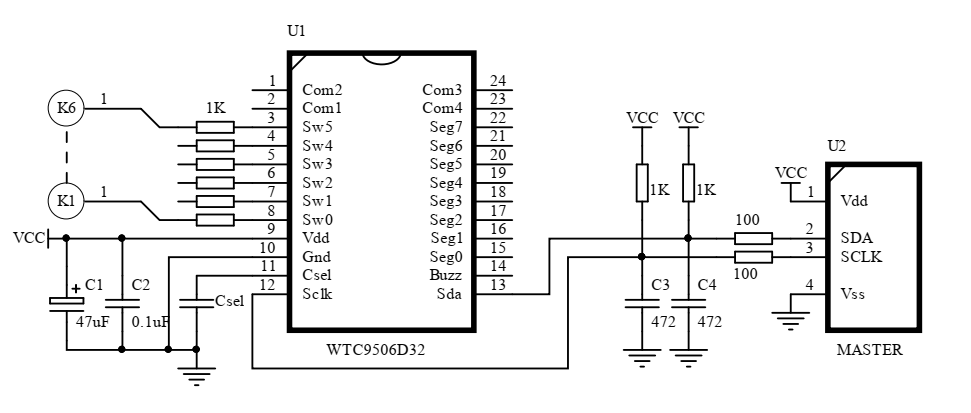

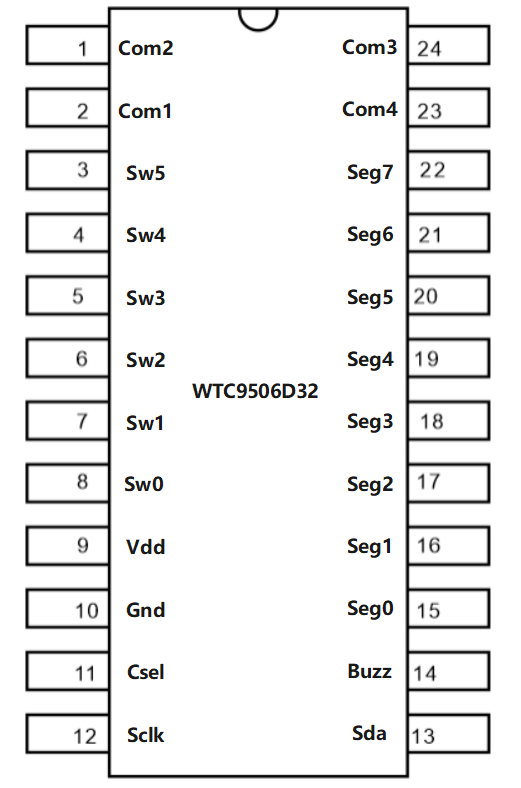

1

Com2

O

LED動態驅動的COM1口

2

Com1

O

LED動態驅動的COM0口

3

SW5

I

電容傳感器（感應按鍵）接口5

4

SW4

!

電容傳感器（感應按鍵）接口4

5

SW3

I

電容傳感器（感應按鍵）接口3

6

SW2

I

電容傳感器（感應按鍵）接口2

7

SW1

I

電容傳感器（感應按鍵）接口1

8

SW0

I

電容傳感器（感應按鍵）接口0

9

Vdd

I

正電源輸入

10

Gnd

I

電源地

11

Csel

I/O

靈敏度調整電容接口

12

Sclk

I

數據傳送的時鐘輸入腳

13

Sda

O

數據傳送的數據輸入和輸出腳

14

Buzz

O

蜂鳴器控制腳

15

Seg0

O

LED動態驅動的SEG0口

16

Seg1

O

LED動態驅動的SEG1口

17

Seg2

I

LED動態驅動的SEG2口

18

Seg3

I

LED動態驅動的SEG3口

19

Seg4

O

LED動態驅動的SEG4口

20

Seg5

O

LED動態驅動的SEG5口

21

Seg6

O

LED動態驅動的SEG6口

22

Seg7

O

LED動態驅動的SEG7口

23

Com4

O

LED動態驅動的COM4口

24

Com3

O

LED動態驅動的COM3口
