按鍵數量

2-4個按鍵

技術機理

電容數字轉換技術

按鍵反應模式

多鍵組合（SHIFT）模式；多鍵同發模式。

按鍵感應盤大小

不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定

按鍵感應盤間距

min間距0.5mm,根據實際需要而定

按鍵感應盤形狀

任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料

PCB銅箔,金屬片,平頂圓柱彈簧,導電橡膠,導電油墨,導電玻璃的ITO層等

對PCB的要求

單面PCB板, 雙面PCB

面板材質

絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等

面板厚度

0~5mm

按鍵靈敏度調節方式

改變基準電容CSEL 的值可對按鍵的靈敏度進行調節

有效觸摸反應時間

小于100ms

防水性能

對面板灑水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應

抗射頻干擾性能

能有效抑制GSM 手機貼近面板撥打或接聽電話 ，大功率對講機靠近面板進行對講操作所產生的射頻干擾。

工作電壓范圍

2.7V-5.5V

工作溫度范圍

－40℃－+85℃

數據傳輸接口

輸入/輸出一對一,輸出高/低電平,自鎖非自鎖可選,初始電平高/低可選，蜂鳴器提示,背光控制

儲存溫度范圍

－50℃－+125℃

芯片封裝形式

NSOP16(150MIL)

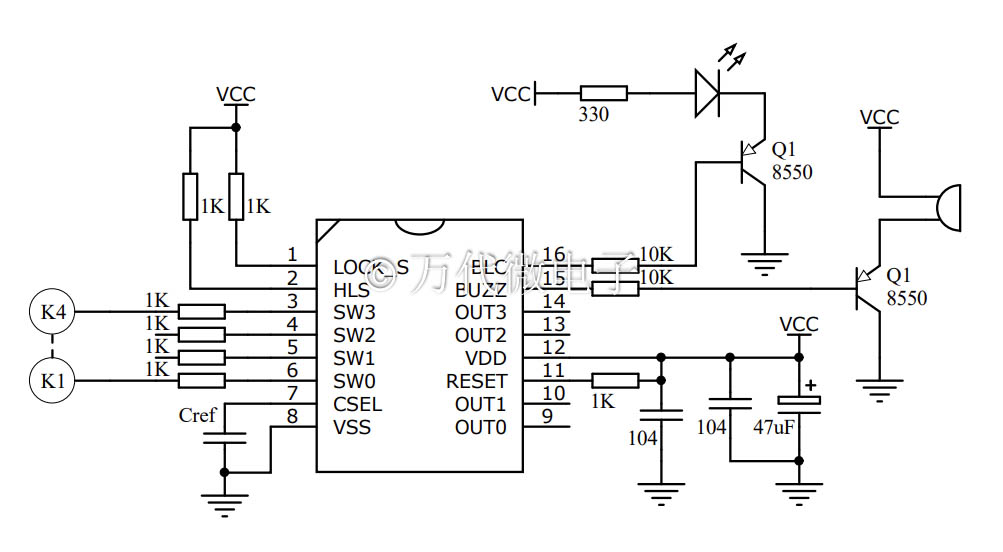

典型應用

各種家用電器,安防設備,通訊設備,工業控制設備儀器儀表,,娛樂設備, 醫療設備,體育設備,玩具等.

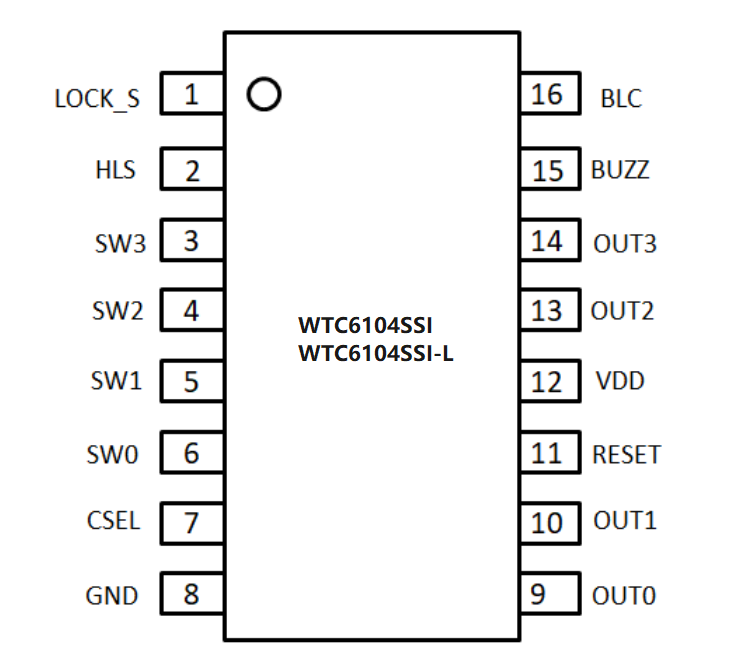

1

LOCK_S

I

輸出方式選擇

接VCC為普通輕觸按鍵方式

接GND為自鎖按鍵輸出方式

此引腳不允許懸空

2

HLS

I

輸出腳初始電平選擇

接VCC 輸出腳初始電平為高

接GND 輸出腳初始電平為低

此引腳不允許懸空

3

SW3

I

觸摸按鍵3（感應盤3）接口

4

SW2

I

觸摸按鍵2（感應盤2）接口

5

SW1

I

觸摸按鍵1（感應盤1）接口

6

SW0

I

觸摸按鍵0（感應盤0）接口

7

CSEL

I

靈敏度調整電容接口，根據絕緣面板厚度，在1nF到33nF之間選擇合適的NPO材質的電容

8

GND

I

電源地

9

OUT0

O

SW0狀態輸出

10

OUT1

O

SW1狀態輸出

11

RESET

I

IC外部復位腳，通常通過10K電阻接VCC,5ms低電平脈沖復位

12

VCC

I

電源輸入

13

OUT2

O

SW2狀態輸出

14

OUT3

O

SW3狀態輸出

15

BUZZ

O

蜂鳴器控制腳

16

BLC

O

背光LED控制腳
