概述

WTC85NS02系列MCU是基于 1T 8051 內核的 8 位微控制器，通常情況下，運行速度比傳統的 8051 芯片快 10 倍，性能更加優越。內置 8K Flash 程序存儲器，可多次重復編程的特性，給用戶開發帶來了極大的方便。不僅保留了傳統 8051 芯片的基本特性，還集成了 Touch Key、16 Bit PWM、5Bit DAC、UART、I2C、RGB_LED 級聯控制器，以及低電壓檢測(LVD)等功能模塊。支持 IDLE、STOP 和低速運行三種省電模式以適應不同功耗要求的應用。強大的功能及優越的抗干擾性能使其可廣泛應用于各種家用照明、家用音響觸摸控制、家電觸摸控制、藍牙音箱、臺燈和浴室鏡燈、景觀及氛圍燈帶產品中。

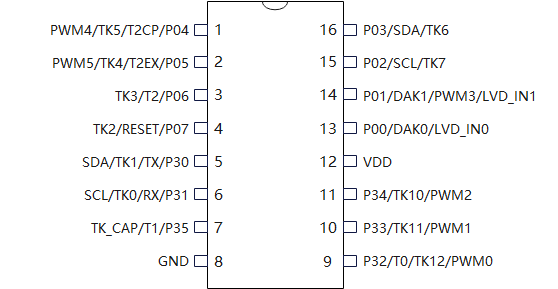

WTC85NS02引腳圖

WTC85NS02引腳描述圖

WTC85NS02基本特性

u 內核

? CPU：1T 8051, 可高速度比傳統 8051 快 10 倍

? 兼容 8051 指令集, 雙DPTR 工作模式

u 存儲器

? Flash: 8K 字節，支持多次重復擦寫

? Flash 可劃分為程序空間和數據空間，數據空間可用于存儲掉電需要保存數據，類EEPROM使用

? RAM:256 字節內部 RAM，512 字節外部 RAM

u 工作電壓

? 工作電壓：1.8 - 5.5V 寬電壓工作范圍

u 時鐘系統

? 內置低速 RC 振蕩器：131KHz

? 內置高速 RC 振蕩器：16MHz，精度為±1%（3.3V@25℃）

u TMC 功能

? 時鐘源為內置低速 RC 振蕩器，中斷時間min單位為 512 個低速 RC 振蕩器時鐘周期。

? 可配置中斷時間為 1-256 個單位時間。

u 中斷系統

? 7 個有效中斷源

? 兩級中斷優先級，支持中斷嵌套

? 5 個外部中斷源，3 個外部中斷可配置任意信號引腳作為中斷輸入腳

u 定時器

? 3 個 16 位通用定時器: 定時器 0，定時器 1，定時器 2

u 通用輸入輸出口（GPIO）

? 可支持 14 個GPIO 口

? 支持推挽、開漏、強上拉、弱上拉、強下拉、弱下拉、高阻模式

? 推挽模式下可設置不同驅動強度和翻轉速度

u 觸摸按鍵（Touch Key）

? 內置觸摸感應控制器

? 可支持 11 觸摸通道

? 內置穩壓，可有效抑制電源低頻干擾

? 高抗干擾性，符合EMC(CS)標準

? 支持觸摸省電模式

u PWM

? 支持 6 通道PWM，在 16 位范圍內可任意配置周期和占空比

? 支持可直接輸出內部時鐘功能

? 支持PWM 中斷

? 支持單線級聯LED 驅動

u 低電壓檢測（LVD）

? 可配置電壓檢測范圍 1.7 - 4.8V

? 可設置低電壓復位或中斷

? 可選擇檢測VDD 電壓或引腳輸入電壓

u DAC 功能

? 支持兩路 5Bit DAC 輸出，每路可配置 32 檔輸出電壓

u 復位模式

? 芯片支持多種復位源：硬復位，軟復位，看門狗復位，低電壓檢測復位，上電/掉電復位

u 看門狗

? 27 位看門狗定時器，16 位調節精度，可配置看門狗復位或中斷

u 通用串行接口（UART）

? 支持 1 個UART 接口

? 支持 1 字節接收緩存

u I²C 接口

? 內置 1 路I²C 接口，支持主從模式，支持標準/快速/高速模式

? I2C 可設置數字濾波，增強 I2C 抗干擾性能

u Unique ID

? 32 bits Unique ID ，存放IC的識別碼

u 程序下載和仿真

? 支持 ISP 和 IAP

? 支持在線仿真功能

u 低功耗

? STOP 模式，電流<6uA

? IDLE 模式，電流<13uA

? 低速運行模式，電流<20uA

u 封裝類型：NSOP-16

WTC85NS02工作電路圖
