WTC8316BSI---16通道電容式觸摸IC

分享到微信

×
WTC8316BSI---16通道電容式觸摸IC系列芯片配有特用觸摸IC調試平臺,通過電腦分析數據公式得出準確電容值,并且該系列有較強抗干擾度穩定性和防水性,可以用直觀的視覺觀察觸摸IC是主動觸發還是誤動觸發。
產品詳情
規格書
引腳定義
技術參數
觸摸調試平臺展示

WTC8316BSI---16通道電容式觸摸IC

型號區分

標準品:WTC8316BSI

按鍵數量

16個按鍵

技術機理

電容數字轉換技術

按鍵反應模式

標準的WTC8316BSI,單鍵模式及多鍵模式可選

按鍵感應盤大小

min3mm×3mm , max30mm×30mm, 根據實際需要和面板厚度而定

相鄰按鍵感應盤間隙

標準的WTC8316BSI的相鄰按鍵*小間隙0.5mm,根據實際需要而定,可用作密集鍵盤。

按鍵感應盤形狀

任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料

PCB銅箔,金屬片,平頂圓柱彈簧,導電橡膠,導電油墨,導電玻璃的ITO層等

PCB的要求

單面PCB, 雙面PCB

面板材質

絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等

面板厚度

0~20mm

按鍵靈敏度調節方式

改變基準電容Csel 的值可對按鍵的靈敏度進行調節。

有效觸摸反應時間

小于100ms

防水性能

對面板灑水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應

抗射頻干擾性能

優越的抗干擾性能,符合EMC(CS)標準,可通過EFT、CS等測試。

工作電壓范圍

2.7V-5.5V

工作溫度范圍

40℃-+85

數據傳輸接口

SPI

儲存溫度范圍

50℃-+125

芯片封裝形式

SSOP-28 (150MIL)

典型應用

各種家用電器,安防設備,通訊設備,工業控制設備儀器儀表,,娛樂設備, 醫療設備,體育設備,玩具等


產品資料
大小
WTC8316BSI規格書_V1.0.docx
1,187.3KB

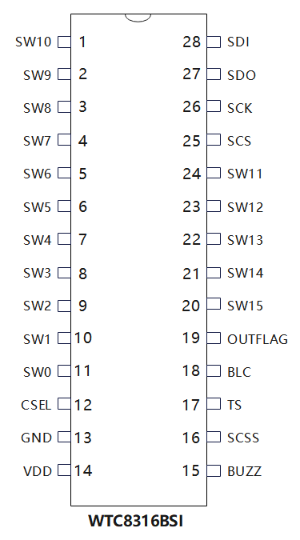

WTC8316BSI---16通道電容式觸摸IC引腳圖




WTC8316BSI---16通道電容式觸摸IC引腳定義圖

管腳序號

管腳名稱

用法

描述

1

SW10

I

電容傳感器(感應按鍵)接口10

2

SW9

I

電容傳感器(感應按鍵)接口9

3

SW8

I

電容傳感器(感應按鍵)接口8

4

SW7

I

電容傳感器(感應按鍵)接口7

5

SW6

I

電容傳感器(感應按鍵)接口6

6

SW5

I

電容傳感器(感應按鍵)接口5

7

SW4

I

電容傳感器(感應按鍵)接口4

8

SW3

I

電容傳感器(感應按鍵)接口3

9

SW2

I

電容傳感器(感應按鍵)接口2

10

SW1

I

電容傳感器(感應按鍵)接口1

11

SW0

I

電容傳感器(感應按鍵)接口0

12

Csel

I

靈敏度調整電容接口,根據絕緣面板厚度,在1pF到220pF之間,選擇合適的NPO材質的電容,電容取值大小參考靈敏度設置章節

13

GND

I

電源地引腳

14

VDD

I

正電源輸入

15

BUZZ

O

有按鍵按下時,輸出50ms低電平,可用于驅動蜂鳴器,作為按鍵操作提示音

16

SCSS

I

工作模式選擇腳

TS引腳為高電平狀態時,正常工作狀態下,SCSS引腳接GND時,選擇單鍵模式;SCSS引腳接VDD時,選擇多鍵模式

TS引腳為低電平狀態時,引腳被占用以輸出調試信息。

建議預留測試點。

17

TS

I

正常工作狀態下,TS接上拉電阻置為高電平;

當TS接GND時,進入觸摸調試模式,此時PIN16引腳功能將被占用以輸出調試信息。建議預留TS腳接地電阻

18

BLC

O

背光控制引腳,空閑為高電平。當有按鍵操作時,輸出低電平;按鍵無操作,空閑5秒后恢復為高電平

19

OUTFLAG

O

有任意按鍵被按下時,輸出低電平;

手指離開后,恢復為高

20

SW15

I

電容傳感器(感應按鍵)接口15

21

SW14

I

電容傳感器(感應按鍵)接口14

22

SW13

I

電容傳感器(感應按鍵)接口13

23

SW12

I

電容傳感器(感應按鍵)接口12

24

SW11

I

電容傳感器(感應按鍵)接口11

25

SCS

I

SPI接口的片選使能線

26

SCK

I

SPI接口的時鐘輸入線

27

SDO

O

SPI接口的數據輸出線

28

SDI

I

SPI接口的數據輸入線


WTC8316BSI---16通道電容式觸摸IC技術參數

滿足工業應用規格要求,可以為用戶提供更可靠的性能,和更寬的應用范圍。

工作電壓:  2.7V<Vcc<5.5V

輸出電壓范圍 GND<Vout<Vcc

感應厚度(絕緣介質):0-20MM

有效觸摸反映時間:小于100ms

工作溫度:-40℃-+85℃

儲存溫度:-50℃-+125℃


WTC8316BSI---16通道電容式觸摸IC工作原理圖

WTC8316BSI觸摸IC調試平臺圖:
