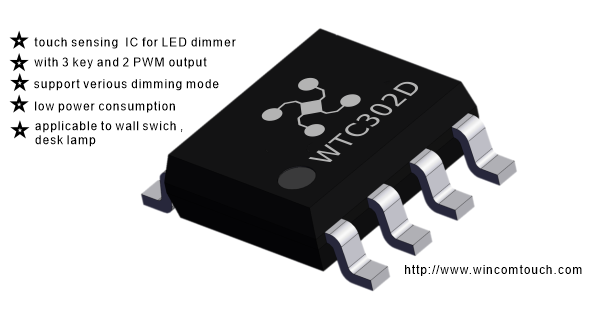

瀏覽器自帶分享功能也很好用哦~WTC302D三鍵雙路PWM輸出的LED燈調光觸摸IC產品概述
型號區分 | WTC302D |
按鍵數量 | 2個按鍵 |
技術機理 | 電容數字轉換技術 |
按鍵反應模式 | 一個按鍵對應一個輸出 |
按鍵感應盤大小 | 不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定 |
按鍵感應盤間距 | 間距不小于0.5mm,根據實際需要而定 |
按鍵感應盤形狀 | 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空. |
按鍵感應盤材料 | PCB銅箔，金屬片，平頂圓柱彈簧，導電橡膠，導電油墨，導電玻璃的ITO層等 |
對PCB的要求 | 單面PCB板, 雙面PCB，鋁基板PCB |
隔離面板材質 | 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等 |
隔離面板厚度 | 0~5mm |
按鍵靈敏度調節方式 | 改變基準電容CSEL 的值可對按鍵的靈敏度進行調節 |
有效觸摸反應時間 | 小于100ms |
防水性能 | 對面板灑水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應 |
抗射頻干擾性能 | 能有效抑制GSM 手機貼近面板撥打或接聽電話 ，大功率對講機靠近面板進行對講操作所產生的射頻干擾。 |
工作電壓范圍 | 3.3V-5.5V |
工作溫度范圍 | －40℃－+85℃ |
數據傳輸接口 | 輸出為20KHZ的PWM信號，操作觸摸按鍵可控制PWM的占空比 |
儲存溫度范圍 | －50℃－+125℃ |
芯片封裝形式 | SOP8 |
典型應用 | 用于LED燈具的開關和調光控制 |
WTC302D---三鍵雙路PWM輸出的LED燈調光觸摸IC引腳圖

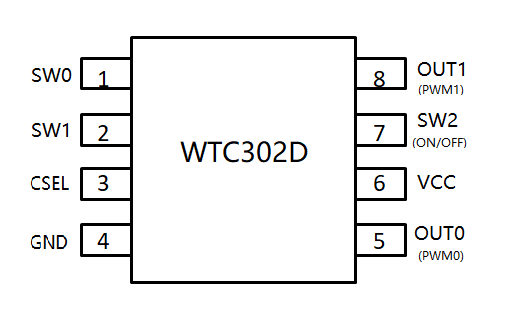

WTC302D---三鍵雙路PWM輸出的LED燈調光觸摸IC引腳定義圖
引腳序號 | I/O類型 | 引腳名稱 | 引腳功能 |
1 | I | SW0 | 觸摸感應按鍵輸入接口 |
2 | I | SW1 | 觸摸感應按鍵輸入接口 |
3 | I/O | Csel | 按鍵感應靈敏度基準電容，根據絕緣隔離面板厚度，Csel的取值范圍為1Nf-33nF |
4 | P | GND | IC地 |
5 | O | OUT0 | 調光PWM輸出端口0，20Khz PWM |
6 | P | VCC | IC電源 |
7 | I | SW2 | 總開關，高優先級 |
8 | O | OUT1 | 調光PWM輸出口1，20Khz PWM |
WTC302D---三鍵雙路PWM輸出的LED燈調光觸摸IC的技術特點
◆ 實現在絕緣面板（包括塑膠外殼、亞克力、玻璃等）的隔離保護下對燈具的觸摸控制
◆ 防水、防塵、無觸點、無磨損、使用壽命長。
◆ 產品對臺燈造型和按鍵的美化設計提供想象空間。
◆ 對兩路LED進行單獨的開關控制和亮度調節。
◆ 根據需要隨意調節燈光亮度，可調亮度范圍從2%-100%，操作簡單方便。
◆ 調光順滑，無閃爍。
◆ 應用電壓范圍寬，可在 3.3V~5.5V 之間任意選擇。
◆ 應用電路簡單，外圍器件少，加工方便，成本低。
◆ 抗電源干擾及RF干擾特性好。
◆ EFT 可以達到±4KV 以上。

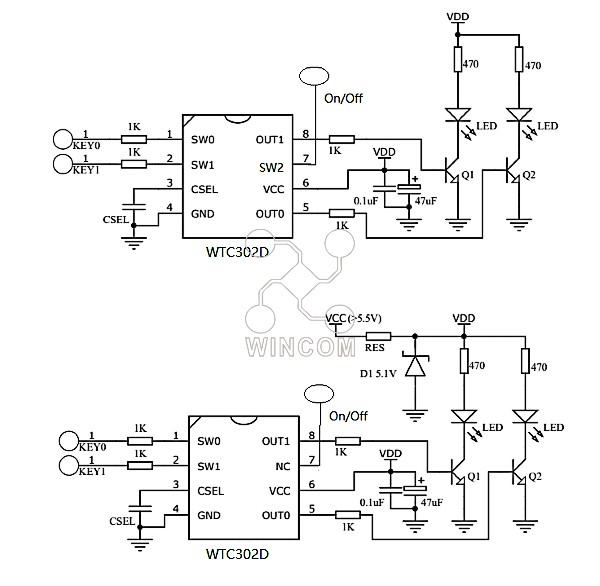

WTC302D---三鍵雙路PWM輸出的LED燈調光觸摸IC的工作原理圖
WTC302D三鍵雙路PWM輸出的LED燈調光觸摸IC產品概述
型號區分 | WTC302D |
按鍵數量 | 2個按鍵 |
技術機理 | 電容數字轉換技術 |
按鍵反應模式 | 一個按鍵對應一個輸出 |
按鍵感應盤大小 | 不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定 |
按鍵感應盤間距 | 間距不小于0.5mm,根據實際需要而定 |
按鍵感應盤形狀 | 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空. |
按鍵感應盤材料 | PCB銅箔，金屬片，平頂圓柱彈簧，導電橡膠，導電油墨，導電玻璃的ITO層等 |
對PCB的要求 | 單面PCB板, 雙面PCB，鋁基板PCB |
隔離面板材質 | 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等 |
隔離面板厚度 | 0~5mm |
按鍵靈敏度調節方式 | 改變基準電容CSEL 的值可對按鍵的靈敏度進行調節 |
有效觸摸反應時間 | 小于100ms |
防水性能 | 對面板灑水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應 |
抗射頻干擾性能 | 能有效抑制GSM 手機貼近面板撥打或接聽電話 ，大功率對講機靠近面板進行對講操作所產生的射頻干擾。 |
工作電壓范圍 | 3.3V-5.5V |
工作溫度范圍 | －40℃－+85℃ |
數據傳輸接口 | 輸出為20KHZ的PWM信號，操作觸摸按鍵可控制PWM的占空比 |
儲存溫度范圍 | －50℃－+125℃ |
芯片封裝形式 | SOP8 |
典型應用 | 用于LED燈具的開關和調光控制 |
WTC302D---三鍵雙路PWM輸出的LED燈調光觸摸IC引腳圖
WTC302D---三鍵雙路PWM輸出的LED燈調光觸摸IC引腳定義圖
引腳序號 | I/O類型 | 引腳名稱 | 引腳功能 |
1 | I | SW0 | 觸摸感應按鍵輸入接口 |
2 | I | SW1 | 觸摸感應按鍵輸入接口 |
3 | I/O | Csel | 按鍵感應靈敏度基準電容，根據絕緣隔離面板厚度，Csel的取值范圍為1Nf-33nF |
4 | P | GND | IC地 |
5 | O | OUT0 | 調光PWM輸出端口0，20Khz PWM |
6 | P | VCC | IC電源 |
7 | I | SW2 | 總開關，高優先級 |
8 | O | OUT1 | 調光PWM輸出口1，20Khz PWM |
WTC302D---三鍵雙路PWM輸出的LED燈調光觸摸IC的技術特點
◆ 實現在絕緣面板（包括塑膠外殼、亞克力、玻璃等）的隔離保護下對燈具的觸摸控制
◆ 防水、防塵、無觸點、無磨損、使用壽命長。
◆ 產品對臺燈造型和按鍵的美化設計提供想象空間。
◆ 對兩路LED進行單獨的開關控制和亮度調節。
◆ 根據需要隨意調節燈光亮度，可調亮度范圍從2%-100%，操作簡單方便。
◆ 調光順滑，無閃爍。
◆ 應用電壓范圍寬，可在 3.3V~5.5V 之間任意選擇。
◆ 應用電路簡單，外圍器件少，加工方便，成本低。
◆ 抗電源干擾及RF干擾特性好。
◆ EFT 可以達到±4KV 以上。
WTC302D---三鍵雙路PWM輸出的LED燈調光觸摸IC的工作原理圖
