產品簡介

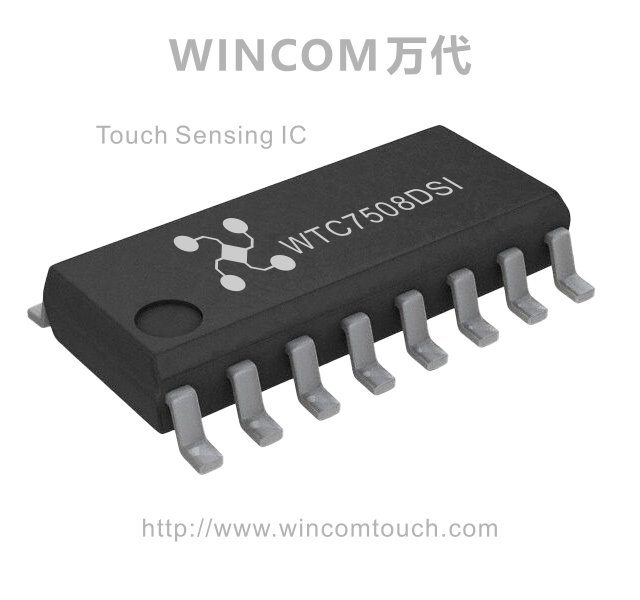

WTC7508DSI是一種觸摸感應按鍵芯片,該芯片內部集成了自主設計的8通道電容測量電路、自校準電路和RISC處理器,為用戶提供至多8個電容式觸摸感應按鍵的人機界面方案。
技術參數
滿足工業應用規格要求可以為用戶提供更可靠的性能,和更寬的應用范圍
工作電壓: 3.3V
輸出電壓范圍 GND
感應厚度(絕緣介質):0-20mm
有效觸摸反映時間:小于140ms
工作溫度:-40℃-+85℃
儲存溫度:-50℃-+125℃
典型應用
適用于各種廚房設備,音視頻設備,空調器,衛浴電器,燈具開關,安全防衛,儀器儀表,便攜式播放器,電子玩具及學習機等產品。
按鍵數量 | 3-8個按鍵 |
技術機理 | 電容數字轉換技術 |
按鍵反應模式 | 設置為IIC輸出時WTC7508DSI為SHIFT 模式,多鍵觸摸時按操作順序依次反應。設置為BCD輸出時WTC7508DSI為單鍵輸出模式,一次只能操作一個按鍵。 |
按鍵感應盤大小 | 不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定 |
相鄰按鍵感應盤間隙 | 相鄰按鍵min間隙0.5mm,根據實際需要而定,可用作密集鍵盤。 |
按鍵感應盤形狀 | 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空. |
按鍵感應盤材料 | PCB銅箔,金屬片,平頂圓柱彈簧,導電橡膠,導電油墨,導電玻璃的ITO層等 |
對PCB的要求 | 單面PCB板, 雙面PCB |
面板材質 | 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等 |
面板厚度 | 0~20mm |
按鍵靈敏度調節方式 | 改變基準電容CSEL 的值可對按鍵的靈敏度進行調節。 |
有效觸摸反應時間 | 小于80ms |
防水性能 | 對面板撒水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應, |
抗射頻干擾性能 | 能有效抑制GSM 手機貼近面板撥打或接聽電話,大功率對講機貼近面板進行對講操作產生的射頻干擾 。 |
工作電壓范圍 | 3.3V-5.5V |
工作溫度范圍 | -40℃-+85℃ |
數據傳輸接口 | IIC和BCD可選 |
儲存溫度范圍 | -50℃-+125℃ |
芯片封裝形式 | NSOP16 (150MIL) |
典型應用 | 各種家用電器,安防設備,通訊設備,工業控制設備儀器儀表,,娛樂設備, 醫療設備,體育設備,玩具等. |

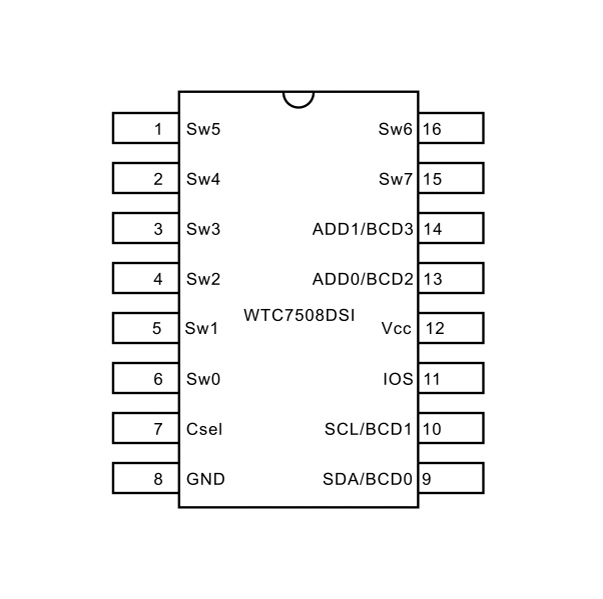

WTC7508DSI---8通道I2C輸出電容式觸摸感應芯片引腳圖

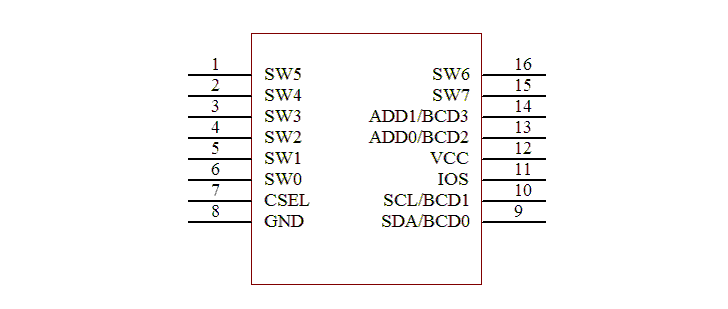

WTC7508DSI---8通道I2C輸出電容式觸摸感應芯片引腳定義圖
管腳序號 | 管腳名稱 | 用法 | 描述 |
1 | SW5 | I | 電容傳感器(感應盤)接口5 |
2 | SW4 | I | 電容傳感器(感應盤)接口4 |
3 | SW3 | I | 電容傳感器(感應盤)接口3 |
4 | SW2 | ! | 電容傳感器(感應盤)接口2 |
5 | SW1 | I | 電容傳感器(感應盤)接口1 |
6 | SW0 | I | 電容傳感器(感應盤)接口0 |
7 | CSEL | I | 靈敏度調整電容接口 |
8 | GND | I | 電源地 |
9 | SDA/BCD0 | I/O | 芯片IIC接口的數據線,BCD輸出時的數據第1位(8421碼) |
10 | SCL/BCD1 | I/O | 芯片IIC接口的時鐘輸入線,BCD輸出時的數據第2位(8421碼) |
11 | IOS | I | 輸出接口選擇腳。接GND時芯片采用IIC總線方式對外進行數據交換。接VCC時芯片采用BCD碼(8421)方式對外輸出按鍵鍵值 |
12 | VCC | I | 正電源輸入 |
13 | ADD0/BCD2 | I/O | 芯片IIC接口的地址設定腳,BCD輸出時的數據第3位(8421碼) |
14 | ADD1/BCD3 | I/O | 芯片IIC接口的地址設定腳,BCD輸出時的數據第4位(8421碼) |
15 | SW7 | I | 電容傳感器(感應盤)接口7 |
16 | SW6 | I | 電容傳感器(感應盤)接口6 |
WTC7508DSI---8通道I2C輸出電容式觸摸感應芯片技術參數
? 滿足工業應用規格要求可以為用戶提供更可靠的性能,和更寬的應用范圍
? 工作電壓: 3.3V<Vcc<5.5V
? 輸出電壓范圍 GND<Vout<Vcc
? 感應厚度(絕緣介質):0-20mm
? 有效觸摸反映時間:小于140ms
? 工作溫度:-40℃-+85℃
? 儲存溫度:-50℃-+125℃

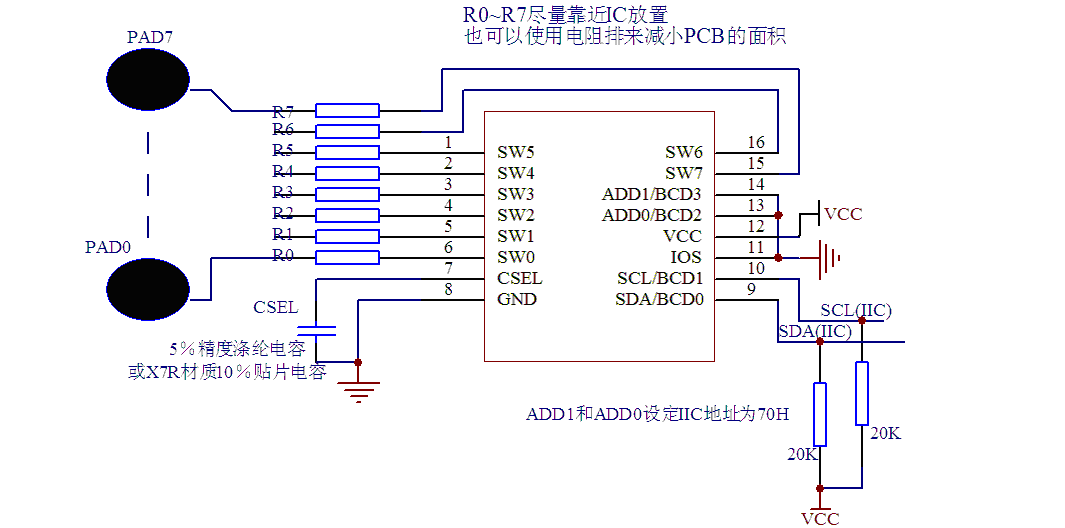

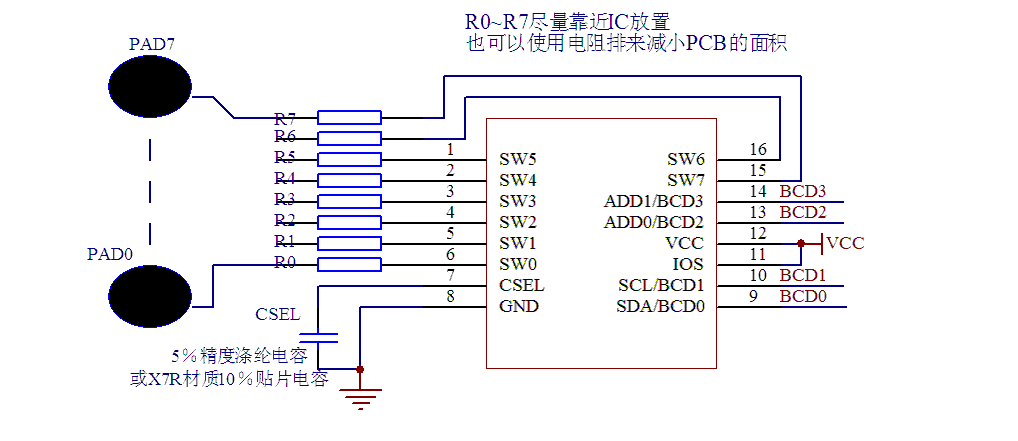

WTC7508DSI---8通道I2C輸出電容式觸摸感應芯片工作原理圖
產品簡介
WTC7508DSI是一種觸摸感應按鍵芯片,該芯片內部集成了自主設計的8通道電容測量電路、自校準電路和RISC處理器,為用戶提供至多8個電容式觸摸感應按鍵的人機界面方案。
技術參數
滿足工業應用規格要求可以為用戶提供更可靠的性能,和更寬的應用范圍
工作電壓: 3.3V
輸出電壓范圍 GND
感應厚度(絕緣介質):0-20mm
有效觸摸反映時間:小于140ms
工作溫度:-40℃-+85℃
儲存溫度:-50℃-+125℃
典型應用
適用于各種廚房設備,音視頻設備,空調器,衛浴電器,燈具開關,安全防衛,儀器儀表,便攜式播放器,電子玩具及學習機等產品。
按鍵數量 | 3-8個按鍵 |
技術機理 | 電容數字轉換技術 |
按鍵反應模式 | 設置為IIC輸出時WTC7508DSI為SHIFT 模式,多鍵觸摸時按操作順序依次反應。設置為BCD輸出時WTC7508DSI為單鍵輸出模式,一次只能操作一個按鍵。 |
按鍵感應盤大小 | 不小于3mm×3mm , 不大于30mm×30mm, 根據實際需要和面板厚度而定 |
相鄰按鍵感應盤間隙 | 相鄰按鍵min間隙0.5mm,根據實際需要而定,可用作密集鍵盤。 |
按鍵感應盤形狀 | 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空. |
按鍵感應盤材料 | PCB銅箔,金屬片,平頂圓柱彈簧,導電橡膠,導電油墨,導電玻璃的ITO層等 |
對PCB的要求 | 單面PCB板, 雙面PCB |
面板材質 | 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等 |
面板厚度 | 0~20mm |
按鍵靈敏度調節方式 | 改變基準電容CSEL 的值可對按鍵的靈敏度進行調節。 |
有效觸摸反應時間 | 小于80ms |
防水性能 | 對面板撒水,噴水按鍵不發生誤動 ,面板漫水,積水時觸摸按鍵無異常反應, |
抗射頻干擾性能 | 能有效抑制GSM 手機貼近面板撥打或接聽電話,大功率對講機貼近面板進行對講操作產生的射頻干擾 。 |
工作電壓范圍 | 3.3V-5.5V |
工作溫度范圍 | -40℃-+85℃ |
數據傳輸接口 | IIC和BCD可選 |
儲存溫度范圍 | -50℃-+125℃ |
芯片封裝形式 | NSOP16 (150MIL) |
典型應用 | 各種家用電器,安防設備,通訊設備,工業控制設備儀器儀表,,娛樂設備, 醫療設備,體育設備,玩具等. |
WTC7508DSI---8通道I2C輸出電容式觸摸感應芯片引腳圖
WTC7508DSI---8通道I2C輸出電容式觸摸感應芯片引腳定義圖
管腳序號 | 管腳名稱 | 用法 | 描述 |
1 | SW5 | I | 電容傳感器(感應盤)接口5 |
2 | SW4 | I | 電容傳感器(感應盤)接口4 |
3 | SW3 | I | 電容傳感器(感應盤)接口3 |
4 | SW2 | ! | 電容傳感器(感應盤)接口2 |
5 | SW1 | I | 電容傳感器(感應盤)接口1 |
6 | SW0 | I | 電容傳感器(感應盤)接口0 |
7 | CSEL | I | 靈敏度調整電容接口 |
8 | GND | I | 電源地 |
9 | SDA/BCD0 | I/O | 芯片IIC接口的數據線,BCD輸出時的數據第1位(8421碼) |
10 | SCL/BCD1 | I/O | 芯片IIC接口的時鐘輸入線,BCD輸出時的數據第2位(8421碼) |
11 | IOS | I | 輸出接口選擇腳。接GND時芯片采用IIC總線方式對外進行數據交換。接VCC時芯片采用BCD碼(8421)方式對外輸出按鍵鍵值 |
12 | VCC | I | 正電源輸入 |
13 | ADD0/BCD2 | I/O | 芯片IIC接口的地址設定腳,BCD輸出時的數據第3位(8421碼) |
14 | ADD1/BCD3 | I/O | 芯片IIC接口的地址設定腳,BCD輸出時的數據第4位(8421碼) |
15 | SW7 | I | 電容傳感器(感應盤)接口7 |
16 | SW6 | I | 電容傳感器(感應盤)接口6 |
WTC7508DSI---8通道I2C輸出電容式觸摸感應芯片技術參數
? 滿足工業應用規格要求可以為用戶提供更可靠的性能,和更寬的應用范圍
? 工作電壓: 3.3V<Vcc<5.5V
? 輸出電壓范圍 GND<Vout<Vcc
? 感應厚度(絕緣介質):0-20mm
? 有效觸摸反映時間:小于140ms
? 工作溫度:-40℃-+85℃
? 儲存溫度:-50℃-+125℃
WTC7508DSI---8通道I2C輸出電容式觸摸感應芯片工作原理圖
