WTC9212BSI是WINCOM萬代推出的一款12通道BCD通信接口的觸摸芯片

WINCOM萬代WTC9212BSI觸模感應IC是為實現人體觸模界面而設計的集成電路,可替代機械式輕觸按鍵,實現防水防塵:密封隔離,堅固美觀的操作界面,一顆WINCOM萬代WTC9212BSI可實現多12個按健,用戶可根據需要靈活使用。

型號區分:WTC9212BSI:自鎖開關模式,WTC9212TBI 輕觸按鍵模式.

按鍵數量:12個按鍵.

技術機理: 電容數字轉換技術.

按鍵反應模式: 單鍵操作.

按鍵感應盤大小:不小于3mmx3mm，不大于30mmx30mm,根據實際需要和面板厚度而定.

按鍵感應盤間距:不小于間距0.5mm,根據實際需要而定,可用作密集鍵盤.

按鍵感應盤形狀: 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料:PCB銅箔,金屬片,平頂圓柱彈簧,導電橡膠,導電油墨,導電玻璃的ITO層等

對PCB的要求:單面PCB板,雙面PCB.

面板材質: 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等

面板厚度:0~20mm

按鍵靈敏度調節方式:改變基準電容CSEL的值可對按鍵的靈敏度進行調節.

有效觸摸反應時間:小于120ms.

防水性能: 對面板撒水,噴水按鍵不發生誤動,面板漫水,積水時觸摸按鍵無異常反應

抗射頻干擾性能:能有效抑制大功率射頻干擾.

工作電壓范圍:2.7V-5.5V.

工作溫度范圍:-40C-+85°C

儲存溫度范圍 :－50℃－+125℃

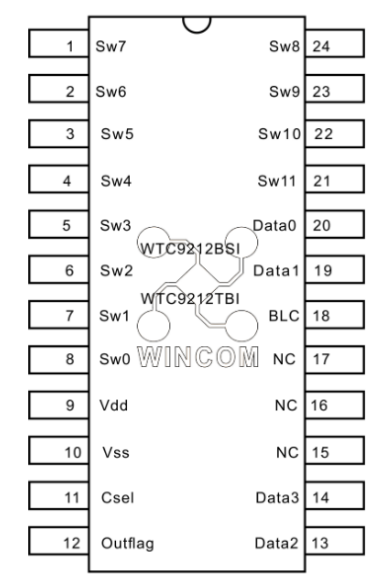

芯片封裝形式 :SSOP24(150MIL)

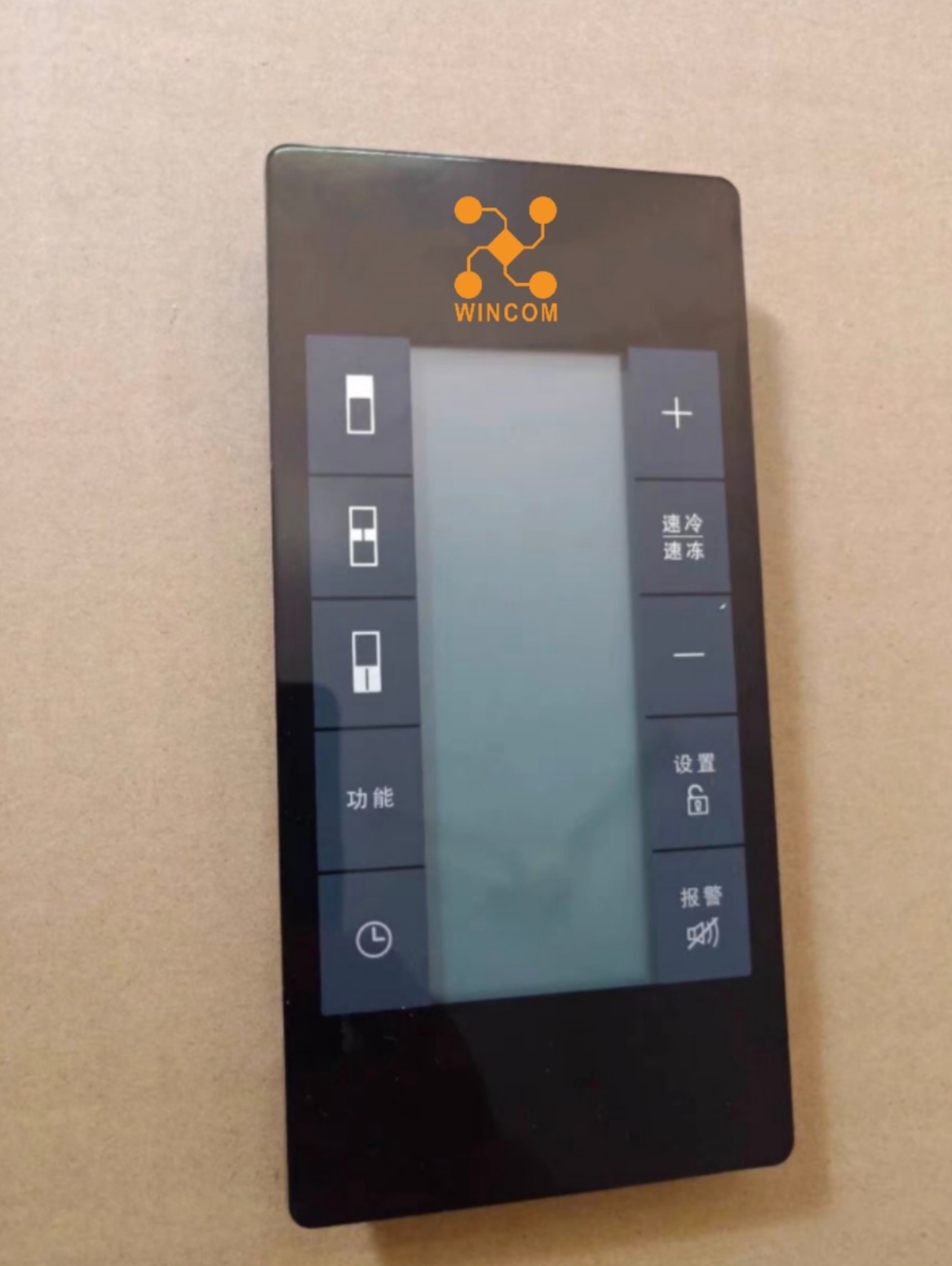

典型應用 :各種家用電器,安防設備,通訊設備,工業控制設備,儀器儀表,娛樂設備, 醫療設備,體育設備等.
