WTC9106KSI是WINCOM萬代推出的一款6通道輸入/輸出一對一,輸出高低電頻的電容式觸摸感應芯片

WINCOM萬代WTC9106KSI觸模感應IC是WINCOM升級換代型號之一,它沿襲了 WTC 系列產品的一貫的性能優勢,并且在以下方面做了更新設計：

1. 穩定性更強:更加優化電容測量電路和抗干擾運算,使 WTC9106KSI 在抗電源波動,抗強電磁干擾,抗冷熱沖擊等影響表現更強.防水性能得到進一步提升,長時間在惡劣環境下 工作表現更加穩定.

2. 使用更簡單:通過優化設計簡化了周圍,接上工作電源就能工作,周圍元件很少.工程師無需 研究觸摸感應的工作原理,無需對觸摸感應本身進行復雜的軟硬件處理,只需讓 主機從 WTC9106KSI 的輸出端讀取按鍵信息即可,為工程師節約大量的時間和精 力,以便更專注于項目其他關鍵技術的設計和開發.

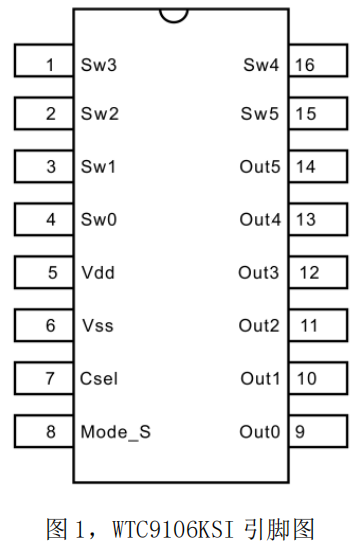

3. 應用更靈活:通過 Mode_S 引腳(PIN8)的接法,WTC9106KSI 可以被設置成單鍵(Sigle)有效和多鍵(Multiple)有效兩種模式.可以根據應用場景靈活使用.

型號區分:WTC9106KSI,可用 PIN8 選擇按鍵反應模式.

按鍵數量:6個按鍵.

技術機理: 電容數字轉換技術.

按鍵反應模式: Single/Multiple 反應可選.

按鍵感應盤大小:不小于3mmx3mm，不大于30mmx30mm,根據實際需要和面板厚度而定.

按鍵感應盤間距:不小于間距0.5mm,根據實際需要而定,可用作密集鍵盤.

按鍵感應盤形狀: 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料:PCB銅箔,金屬片,平頂圓柱彈簧導電橡膠,導電油墨,導電玻璃的ITO層等.

對PCB的要求:單面PCB板,雙面PCB.

面板材質: 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等.

面板厚度:0~20mm

按鍵靈敏度調節方式:改變基準電容CSEL的值可對按鍵的靈敏度進行調節.

有效觸摸反應時間:小于100m.

防水性能: 對面板撒水,噴水按鍵不發生誤動,面板漫水,積水時觸摸按鍵無異常反應

抗射頻干擾性能:能有效抑制大功率射頻干擾.

工作電壓范圍:3.3-5.5V

工作溫度范圍:-40C-+85°C

數據傳輸接口: 輸入/輸出一對一高低電平并行輸出.

儲存溫度范國:-50C-+125°C

芯片封裝形式:NSOP16(150MIL)

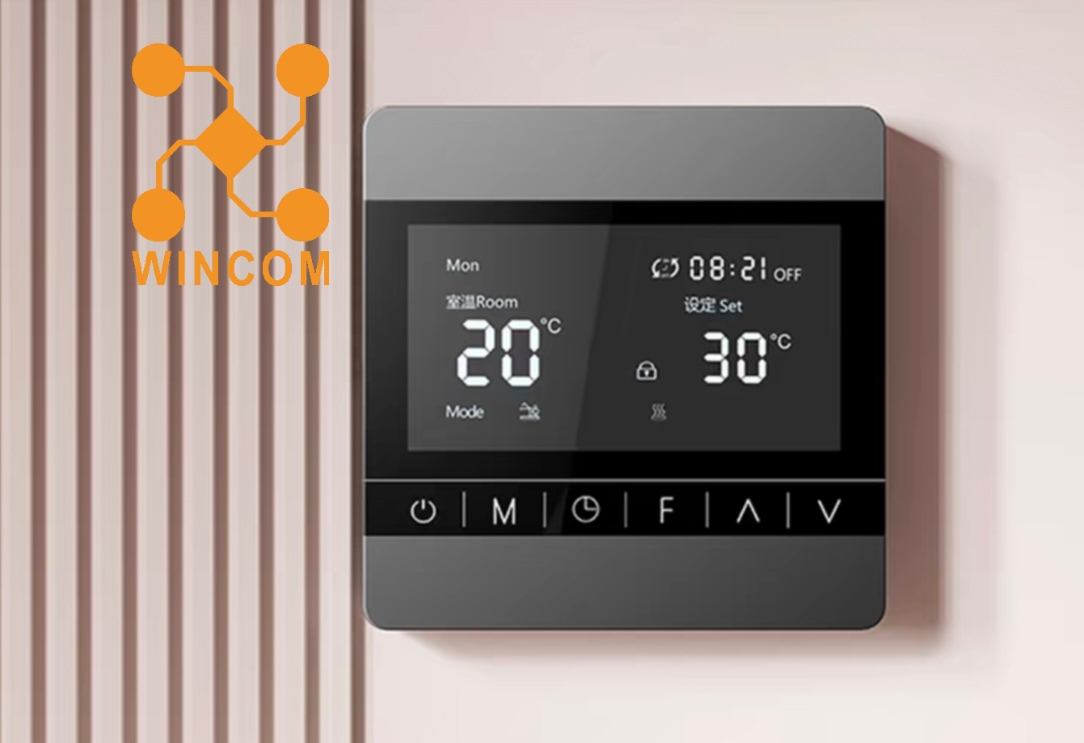

典型應用: 各種家用電器,安防設備,通訊設備,工業控制設備儀器儀表,娛樂設備,醫療設備,體育設備,玩具等.
