WTC8616BSI是WINCOM萬代推出的一款16通道IIC通信接口的觸摸感應芯片

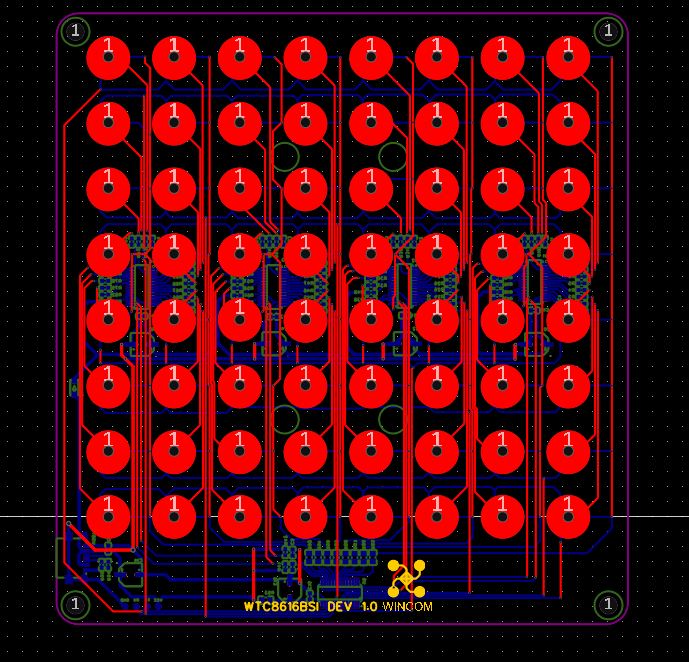

WINCOM萬代WTC8616BSI可并聯四顆,滿足用戶多達 64個觸摸感應按鍵的應用需求,WINCOM萬代WTC8616BSI 具備優越的抗干擾性能,符合 EMC(CS)標準,可通過 EFT,CS 等測試.

型號區分:WTC8616BSI為標準版本

按鍵數量：4-16個按鍵.

技術機理: 電容數字轉換技術.

按鍵反應模式: 標準的 WTC8616BSI,單鍵模式及多鍵模式可選.

按鍵感應盤大小:不小于3mmx3mm,不大于30mmx30mm,根據實際需要和面板厚度而定.

按鍵感應盤間距: 不小于間距0.5mm,根據實際需要而定,可用作密集鍵盤.

按鍵感應盤形狀: 任意形狀多邊形,圓形或楠圓形,中間可留孔或鏤空.

按鍵感應盤材料:PCB銅箔,金屬片,平頂圓柱彈黃,導電橡膠,導電油墨,導電玻璃的ITO層等.

對PCB的要求:單面PCB板,雙面PCB.

面板材質: 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等.

面板厚度: 0~20mm.

按鍵靈敏度調節方式: 改變基準電容CSEL的值可對按鍵的靈敏度進行調節.

有效觸摸反應時間:小于100m.

防水性能: 對面板撒水,噴水按鍵不發生誤動,面板漫水,積水時觸摸按鍵無異常反應.

抗射頻干擾性能:優越的抗干擾性能,符合 EMC(CS)標準,可通過 EFT,CS 等測試.

工作電壓范圍:2.7V-5.5V.

工作溫度范圍:一40C-+85℃.

數據傳輸接口: IIC.

儲存溫度范國:-50C-+125℃.

芯片封裝形式: SSOP28(150MIL)

典型應用: 各種家用電器,安防設備,通訊設備,工業控制設備儀器儀表,娛樂設備,醫療設備,體育設備,玩具等.

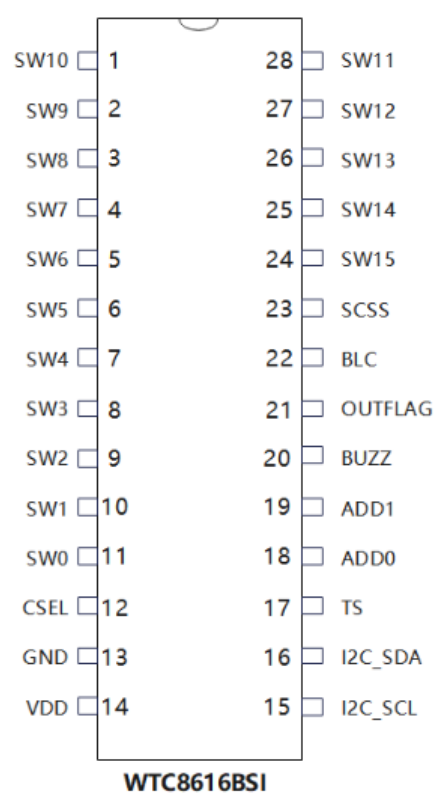

引腳圖：

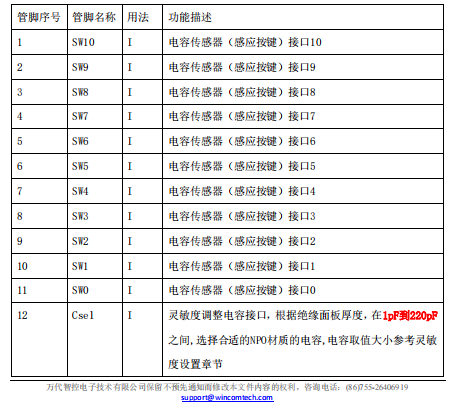

引腳定義：
