WTC6106KSI是WINCOM萬代推出輸入/輸出一對一,輸出高/低電平的電容式觸摸感應芯片,一經上市就得到小家電觸控板用戶青睞.

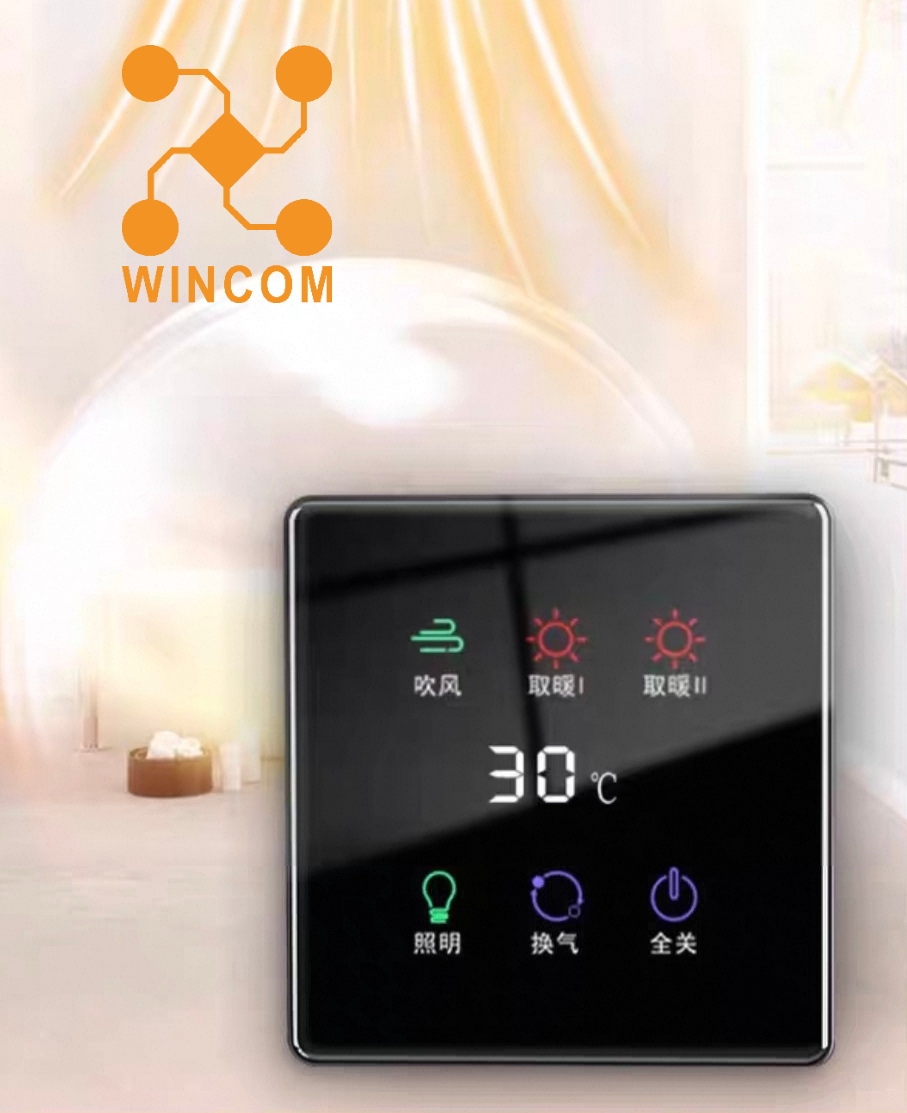

WINCOM萬代WTC6106KSI電容式觸摸感應 IC是為實現人體觸摸界面而設計的集成電路,可替代機械式輕觸按鍵,實現防水防塵,密封隔離,堅固美觀的操作界面,一顆WTC6106KSI可實現3到6 個單獨按健,用戶可根據需要靈活使用.一經上市就得到小家電觸控板用戶認可,特別是浴霸觸控板的運用上深得青睞.

2025-03-31 09:00:43深圳市萬代智控電子技術有限公司12

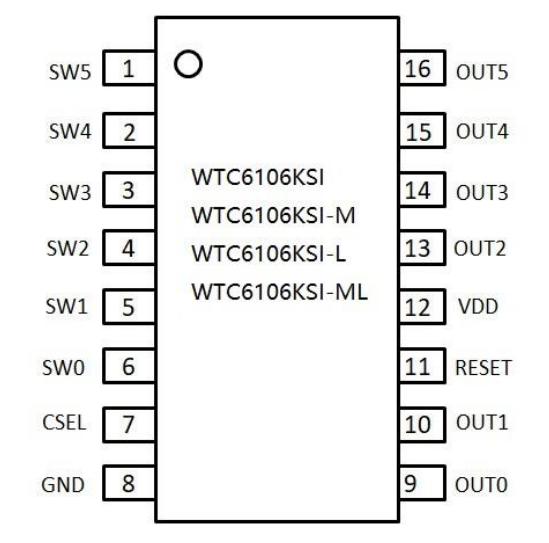

WTC6106KSI是WINCOM萬代推出的一款6通道高低電頻輸出的觸摸感應芯片

WTC6106KSI 使用 16bit 高精度的 CDC(數字電容轉換器)IC檢測感應盤(電容傳感器)上的電容變化,以此識別人手指的觸摸動作,CDC 輸出的數據由內嵌的 RISC 處理用高效可靠的算法進行處理,向外直接輸出高低電平以指示按鍵動作.

型號區分:WTC6106KSI 為 Shift 模式;WTC6106KSI-L 為 shift 模式的低功耗版;WTC6106KSI-M 為兩鍵同發模式;WTC6106KSI-ML 為兩鍵同發模式的低功耗版.

按鍵數量:3-6個按鍵.

技術機理: 電容數字轉換技術.

按鍵反應模式: 多鍵組合(SHIFT)模式;多鍵同發模式.

按鍵感應盤大小:不小于3mmx3mm,不大于30mmx30mm,根據實際需要和面板厚度而定.

按鍵感應盤間距: 不小于間距0.5mm,根據實際需要而定,可用作密集鍵盤.

按鍵感應盤形狀: 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料:PCB銅箔,金屬片,平頂圓柱彈黃,導電橡膠,導電油墨,導電玻璃的ITO層等.

對PCB的要求:單面PCB板,雙面PCB.

面板材質: 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等.

面板厚度: 0~20mm.

按鍵靈敏度調節方式: 改變基準電容CSEL的值可對按鍵的靈敏度進行調節.
