WTC6101K是萬代WINCOM推出的一款1通道電容式觸摸感應芯片

WINCOM萬代WTC6101K觸模感應IC是為實現人體觸模界面而設計的集成電路,可替代機械式輕觸按鍵,實現防水防塵:密封隔離,堅固美觀的操作界面,一顆WTC6101K可實現多1個按健,用戶可根據需要使用.

型號區分:TC6101K 為標準模式;WTC6101L 為低功耗版;

按鍵數量:1個按鍵

技術機理: 電容數字轉換技術.

按鍵反應模式: 多鍵組合(SHIFT)模式;多鍵同發模式.

按鍵感應盤大小:不小于3mmx3mm，不大于30mmx30mm,根據實際需要和面板厚度而定.

按鍵感應盤間距:不小于間距0.5mm,根據實際需要而定,可用作密集鍵盤.

按鍵感應盤形狀: 任意形狀多邊形,圓形或楠圓形,中間可留孔或鏤空.

按鍵感應盤材料:PCB銅箔,金屬片,平頂圓杜彈黃,導電橡膠,導電油墨,導電玻璃的ITO層等

對PCB的要求:單面PCB板,雙面PCB.

面板材質: 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等.

面板厚度:0~20mm

按鍵靈敏度調節方式: 改變基準電容CSEL的值可對按鍵的靈敏度進行調節.

有效觸摸反應時間:小于100ms.

防水性能: 對面板撒水,噴水按鍵不發生誤動,面板漫水,積水時觸摸按鍵無異常反應.

抗射頻干擾性能:能有效抑制 GSM 手機貼近面板撥打或接聽電話 ,大功率對講機靠近面板進行對講 操作所產生的射頻干擾.

工作電壓范圍:2.7V-5.5V.

工作溫度范圍:-40C-+85°C.

數據傳輸接口: 輸入/輸出一對一,輸出高/低電平,自鎖非自鎖可選,初始電平高/低可選,蜂鳴器提 示,背光控制.

儲存溫度范國:-50C-+125°C

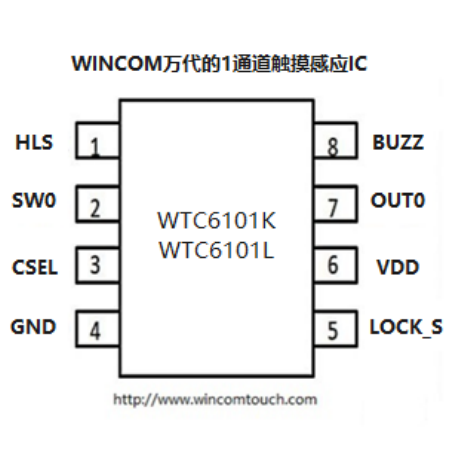

芯片封裝形式:SOP8

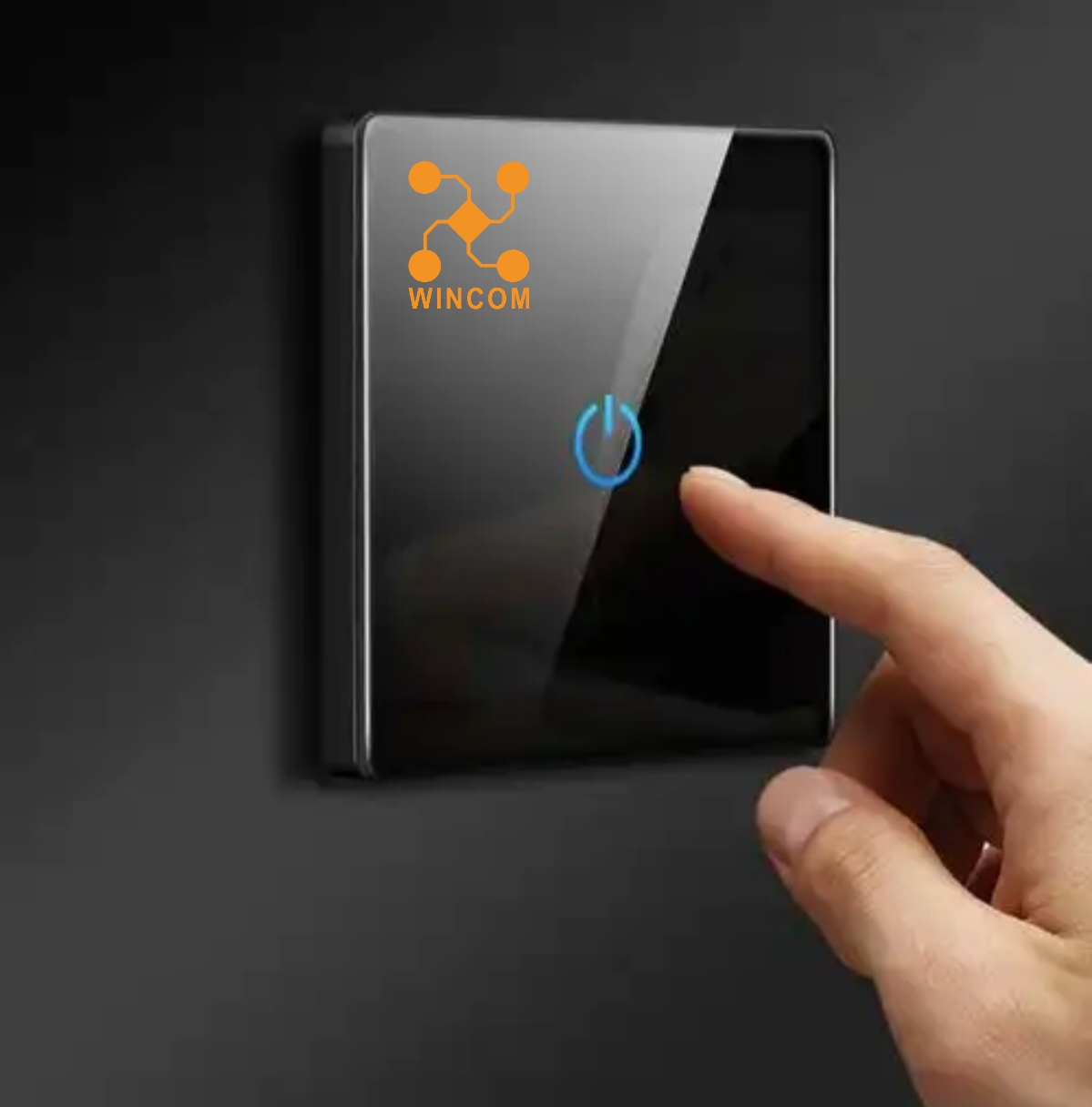

典型應用: 各種家用電器,安防設備,通訊設備,工業控制設備儀器儀表,娛樂設備,醫療設備,體育設備,玩具等.
