WTC9214BSI是WINCOM萬代推出的一款14通道BCD通信接口的觸摸芯片

WINCOM萬代WTC9214BSI電容式觸摸感應芯片是為滿足電器產品的觸摸感應控制的需求而設計的觸控芯片,芯片內部集成了 WINCOM 自有知識產權的多通道電容測量電路,自校準電路和RISC處理器,具有獨特的補償算法以及抗干擾設計.

型號區分:WTC9214BSI:自鎖開關模式,WTC9214TBI 輕觸按鍵模式.

按鍵數量:14個按鍵，

技術機理:電容數字轉換技術.

按鍵反應模式: 單鍵操作.

按鍵感應盤大小:不小于3mmx3mm，不大于30mmx30mm,根據實際需要和面板厚度而定.

按鍵感應盤間距:不小于間距0.5mm,根據實際需要而定,可用作密集鍵盤。

按鍵感應盤形狀:任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料:PCB銅箔,金屬片,平頂圓柱彈簧,導電橡膠,導電油墨,導電玻璃的ITO層等

對PCB的要求:單面PCB板,雙面PCB.

面板材質: 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等

面板厚度:0~20mm

按鍵靈敏度調節方式:改變基準電容CSEL的值可對按鍵的靈敏度進行調節,

有效觸摸反應時間:小于120ms.

防水性能: 對面板撒水,噴水按鍵不發生誤動,面板漫水,積水時觸摸按鍵無異常反應

抗射頻干擾性能:能有效抑制大功率射頻干擾.

工作電壓范圍:2.7V-5.5V.

工作溫度范圍:-40C-+85°C.

儲存溫度范圍:-50°CC-+125°C

芯片封裝形式:SSOP24(150MIL)

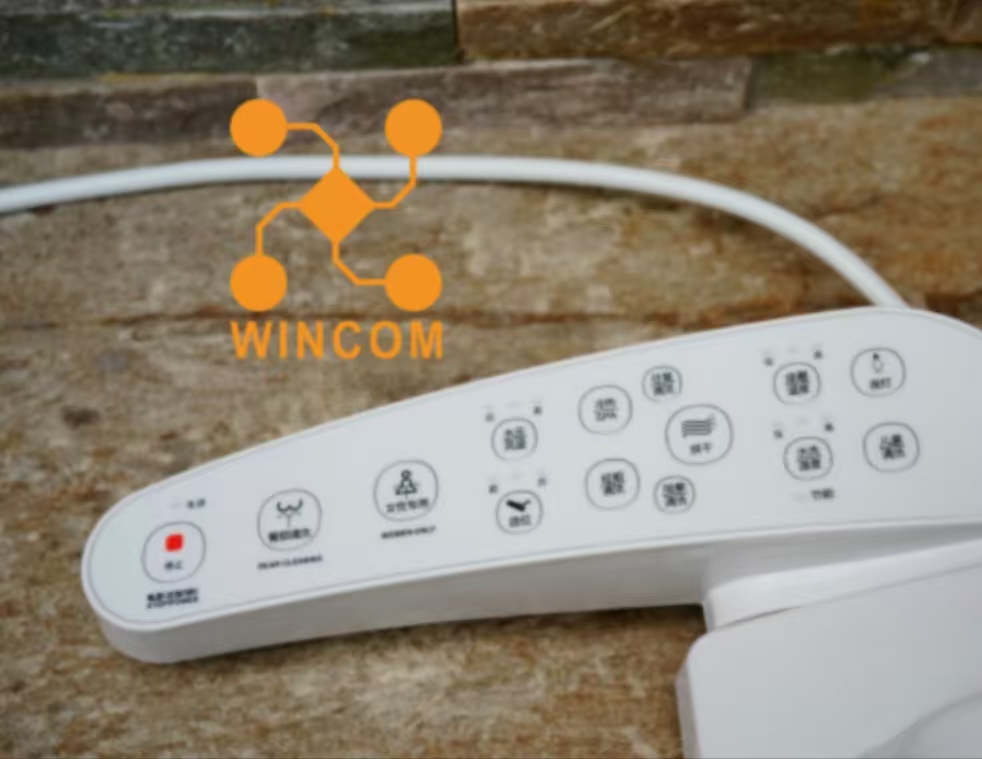

典型應用 :各種家用電器,安防設備,通訊設備,工業控制設備,儀器儀表,娛樂設備,醫療設備,體育設備等.
