WTC6104SSI是WINCOM萬代推出的4通道觸摸IC

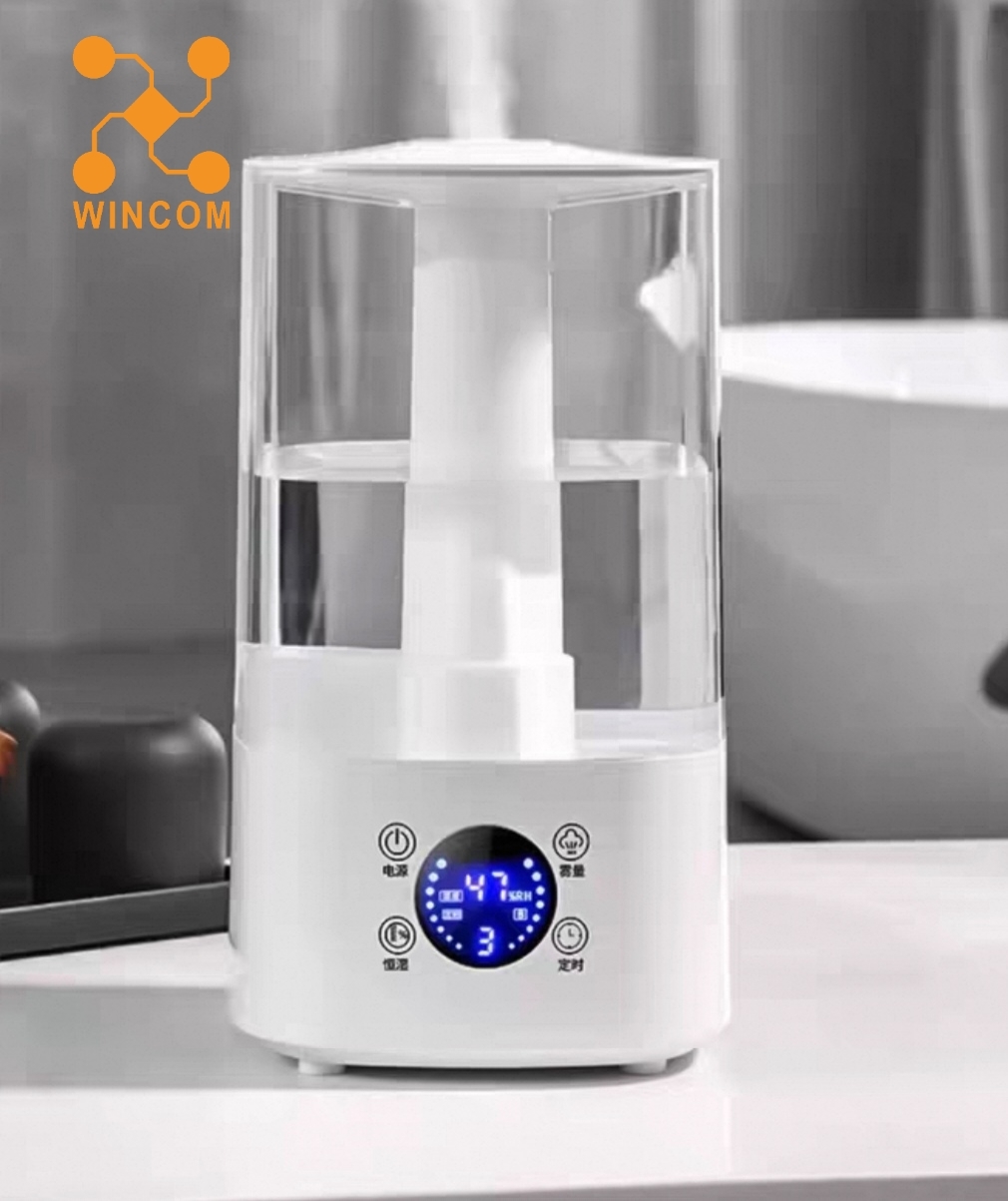

WTC6104SSI---4通道觸摸IC,電容式觸摸芯片.NSOP16封裝芯片,輸入/輸出一對一觸摸芯片,4個按健觸摸IC.WINCOM萬代原廠生產的強防水,防塵,防干擾的觸摸芯片.主要運用于各種小家電,電器設備的觸控板上,特別在加濕器觸控板上深得青睞.

型號區分:WTC6104SSI 為單鍵反應模式; WTC6104SSI-L 為單鍵反應模式的低功耗版；

按鍵數量:2-4個按鍵.

技術機理: 電容數字轉換技術.

按鍵反應模式: 多鍵組合(SHIFT)模式,多鍵同發模式。

按鍵感應盤大小:不小于3mmx3mm,不大于30mmx30mm,根據實際需要和面板厚度而定.

按鍵感應盤間距: 不小于間距0.5mm,根據實際需要而定,可用作密集鍵盤.

按鍵感應盤形狀: 任意形狀多邊形,圓形或橢圓形,中間可留孔或鏤空.

按鍵感應盤材料:PCB銅箔,金屬片,平頂圓柱彈黃,導電橡膠,導電油墨,導電玻璃的ITO層等.

對PCB的要求:單面PCB板,雙面PCB.

面板材質: 絕緣材料,如有機玻璃,普通玻璃,鋼化玻璃,塑膠,木材,紙張,陶瓷,石材等.

面板厚度: 0~20mm.

按鍵靈敏度調節方式: 改變基準電容CSEL的值可對按鍵的靈敏度進行調節.

有效觸摸反應時間:小于100ms.

防水性能: 對面板撒水,噴水按鍵不發生誤動,面板漫水,積水時觸摸按鍵無異常反應.

抗射頻干擾性能:能有效抑制 GSM 手機貼近面板撥打或接聽電話,大功率對講機靠近面板進行對講 操作所產生的射頻干擾.

工作電壓范圍:2.7V-5.5V.

工作溫度范圍:一40C-+85℃.

數據傳輸接口: 輸入/輸出一對一,輸出高/低電平,自鎖非自鎖可選,初始電平高低可選，蜂鳴器提 示,背光控制.

儲存溫度范國:-50C-+125℃.

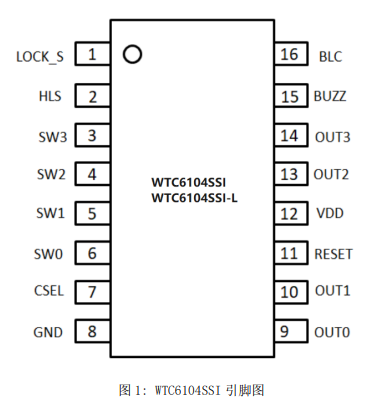

芯片封裝形式: NSOP16(150MIL)

典型應用: 各種家用電器,安防設備,通訊設備,工業控制設備儀器儀表,娛樂設備,醫療設備,體育設備,玩具等.
